86STH-C

Product 2 phase stepper motor

Fuxing stepper motors provide high-performance two-phase and three-phase hybrid stepper motors with various sizes and output torques, single polarity or bipolar control, and single or dual axis. The products are divided into standard type, torque enhanced type, high protection type, etc., which can fully meet the various application needs of different users.

option:

Inquiry Contact

Parameter

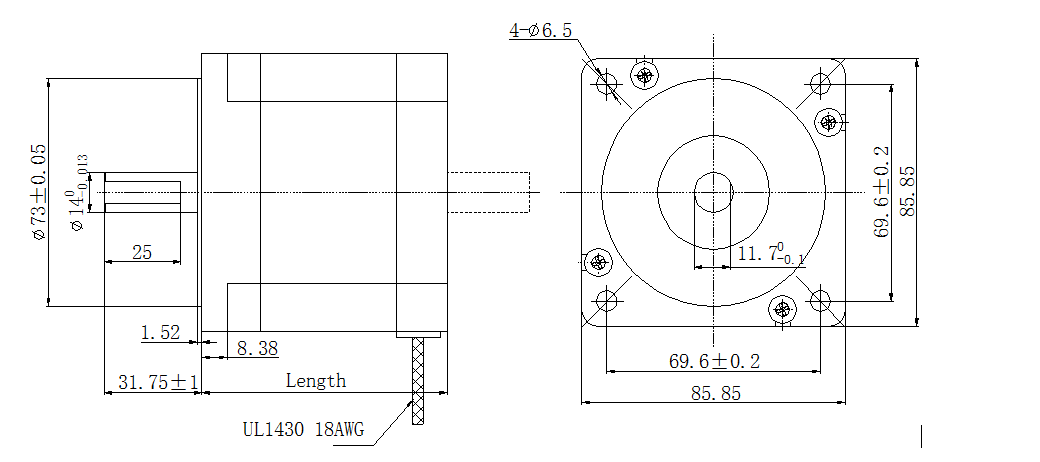

Overall Dimensions
Download
Cooperation

1、特殊性提要（General specification）

理由（Item）	声明（Specifications）
步距角（Step Angle）	1.8°
步距角高精度（Step Angle Accuracy）	±5% (整步无负载电阻，full step, no load)
径向间距（ Radial Play）	0.02mm@450 g
轴径隙缝（ Axial Play）	0.08mm@450 g
最大程度径向负荷（Max. radial force）	130N 距活套法兰20mm (20mm from the flange)
最高支承负载电阻（Max. axial force）	36N
介电屈服强度（Dielectric Strength）	1200VAC / 1s
耐压电阻值（Insulation Resistance）	100MΩ ,500VDC
状态热度（Ambient Temperature）	-20^。C~+50^。C
绝缘电阻等级（Insulation Class）	Class B

2、有限公司能（Electrical specifications）

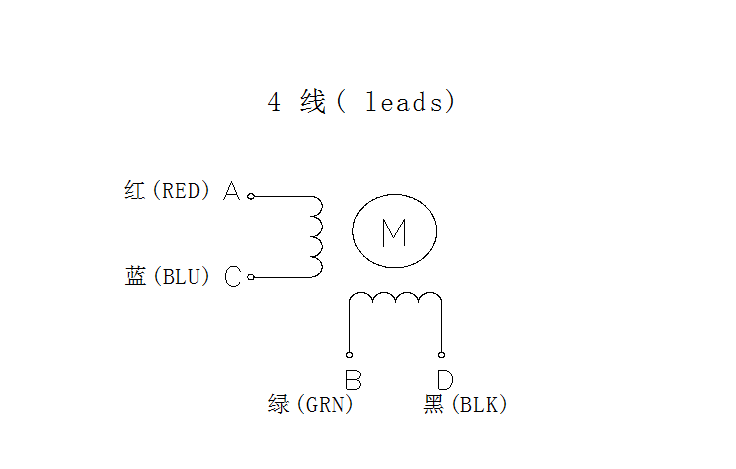

机型（Model No.）	Current /Phase 每相交流电	Resistance /Phase 每相电容	Inductance /Phase 每相电感	Holding Torque 贯彻惯量	Detent Torque 产品定位惯量	# of Leads 生成线数	Rotor Inertia 上去惯量	Weight 重量	Length 车身时长
Single shaft （单出轴）	A	Ω	mH	N.m	N.m	#	g-cm²	kg	mm

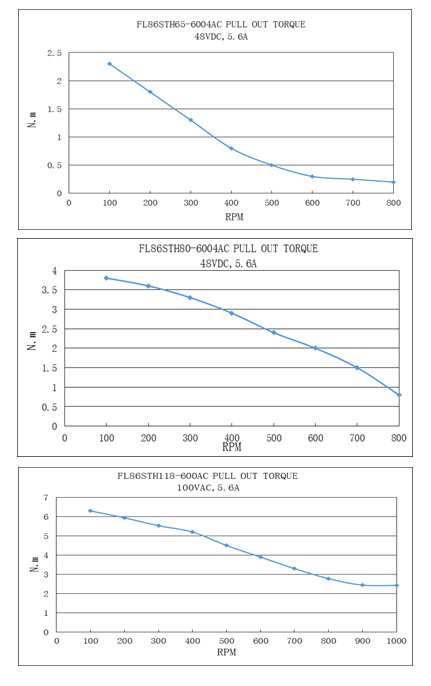

FL86STH65-6004AC	6	0.29	1.77	3.5	0.08	4	1000	1.7	63
FL86STH80-6004AC	6	0.39	3	4.5	0.12	4	1400	2.3	75
FL86STH118-6004AC	6	0.55	6	8.5	0.24	4	2700	3.8	112

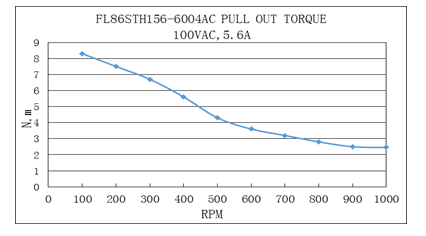

FL86STH156-6004AC	6	0.73	8.68	12	0.36	4	4000	5.3	150
