| 特证提要 ( General Specifications ) |
| 吃瓜网
绕线毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔煽动维度 ( Hall Effect Angle ) | 120度电多角度 ( Electrical Angle of 120 degree) |
| 径向间距 ( Radial Play ) | 0.02mm@450g |
| 载荷接缝处 ( Axial Play ) | 0.08mm@450g |
| 上限径向装载 ( Max radial force ) | 15N 距法兰部10mm ( 10mm From the flange) |
| 最好轴上过载 ( Max axial force ) | 10N |
| 介电承载力 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘功率电阻功率电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 现状温差 ( Ambient Temperature ) | -20°C ~ +50°C |
| 隔绝品阶 (Insulation Class) | Class B |
|
|
| 接线图声明范文(Electric Connection) |
| 生成线形号Type | 生成线对比色Color | 副作用Functions |
|
| 朱红色Red \玄色 Black，UL1430 AWG24；others UL1430 AWG26 | 网红 ( Red ) | 开关电源正 ( Vcc ) |
| 玄色 ( Black ) | 电源模块负 ( GND ) |
| 海蓝 ( Blue ) | 转到有节制（Rotating Direction）CW/CCW |
|
| 绿化 ( Green ) | PWM调速器（Speed Control） |
|
| 黄颜色 (Yellow ) | 发动机转速旌旗灯号体现（Tacho out） |
|
| 橘红色（White） | 制动（Break） |
机电专业能 (Electrical Specifications)
| 单 位 (Unit) | FL36CBL30-24V-488A-IE-02 | FL36CBL40-24V-4818A-IE-02 | FL36CBL50-24V-4828A-IE | FL36CBL57-24V-4533A-IE | FL36CBL60-24V-4840A-IE-01 | FL36CBL65-24V-4845A-IE |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 更多输出功率( Rated voltage ) | VDC | 24 |
| 更多传动比 ( Rated torque) | mN.m | 15 | 35 | 55 | 70 | 80 | 90 |
| 持续不断工作扭矩( Continuous stall torque) | mN.m | 18 | 42 | 66 | 84 | 96 | 108 |
| 三倍带宽 ( Rated speed ) | RPM | 4800 | 4800 | 4800 | 4500 | 4800 | 4800 |
| 30%额定功率 ( Rated power ) | W | 8 | 18 | 28 | 33 | 40 | 45 |
| 基线转距 ( Peak torque ) | mN.m | 45 | 105 | 110 | 110 | 110 | 110 |
| 峰峰值交流电 ( Peak current | A | 1.3 | 3 | 3 | 3 | 3 | 3 |
| 线热敏电阻 ( Line to line resistance ) | ohms@20℃ | 5.2 | 2 | 1.2 | 1.05 | 0.95 | 0.88 |
| 线电感( Line to line inductance ) | mH | 3.3 | 1.9 | 1.2 | 1 | 0.85 | 0.8 |
| 惯量常数( Torque constant ) | mN.m/A | 36 | 40 | 39 | 40 | 40 | 40 |
| 反电势( Back EMF ) | Vrms/KRPM | 2.7 | 3 | 2.9 | 3 | 3 | 3 |
| 扭动惯量( Rotor inertia ) | g.cm2 | 6 | 12 | 22 | 27 | 30 | 32 |
| 外壳总长度 ( Motor length ) L | mm | 30 | 40 | 50 | 57 | 60 | 65 |
| 参量( Weight ) | Kg | 0.12 | 0.16 | 0.23 | 0.25 | 0.27 | 0.28 |
这一款机械设备都可以遵循用户要自定义。
The motor can be designed &manufactured with customized request.

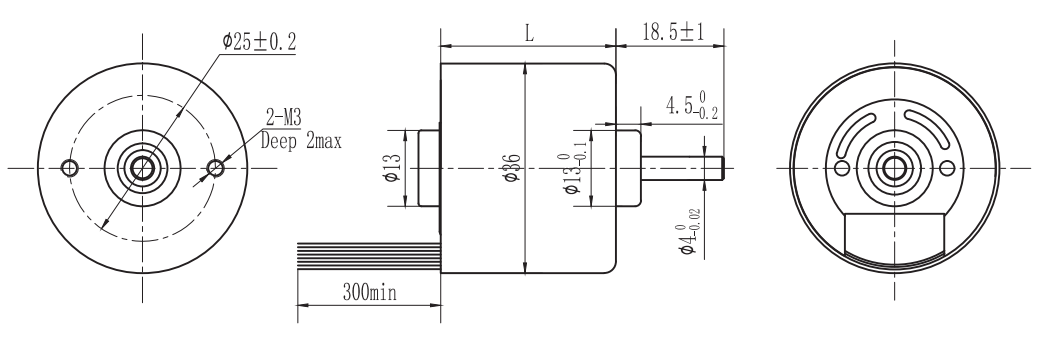

机电尺寸
