| 基本特征提要 ( General Specifications ) |
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔煽动坡度 ( Hall Effect Angle ) | 120度电维度 ( Electrical Angle of 120 degree) |
| 径向缝隙 ( Radial Play ) | 0.02mm@450g |
| 轴上细缝 ( Axial Play ) | 0.08mm@450g |
| 最明显径向根据 ( Max radial force ) | 5N 距卡箍10mm ( 10mm From the flange) |
| 最多载荷吃瓜网
负载 ( Max axial force ) | 2N |
| 介电比强度 ( Dielectric Strength ) | 360VAC/1S |
| 绝缘带电阻器 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 状况工作温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 电绝缘品阶 (Insulation Class) | Class B |
| 接线柱声明范文(Electric Connection) |
| 引入线型號Type | 产生线暖色调Color | 作用与功效Functions |
|
| UL1430 AWG28 | 蓝色 ( Red ) | 主机电源正 ( Vcc ) |
| 玄色 ( Black ) | 电负 ( GND ) |
| 黄绿色 ( Green ) | 转变吃妻上瘾（Rotating Direction）CW/CCW |
|
| 黑色 ( Blue ) | PWM调速器（Speed Control） |
|
| 紫色 ( White ) | 转速比旌旗灯号化学反应（Tacho out）PG |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL28CBLA38-24V-4012A-IE | FL28CBLA48-24V-4524A-IE |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 加倍的电压 ( Rated voltage ) | VDC | 24 | 24 |
| 双倍力矩 ( Rated torque) | mN.m | 28 | 50 |
| 继续高速运转传动比 ( Continuous stall torque) | mN.m | 33.6 | 60 |
| 附加强度 ( Rated speed ) | RPM | 4000 | 4500 |
| 三倍吃瓜网
功率 ( Rated power ) | W | 12 | 24 |
| 顶值起动转矩 ( Peak torque ) | mN.m | 38.9 | 70 |
| 基线交流电 ( Peak current ) | A | 1.0 | 2.0 |
| 线电阻值 ( Line to line resistance ) | ohms@20℃ | 5.7 | 2.5 |
| 线电感 ( Line to line inductance ) | mH | 2.48 | 1.2 |
| 惯量常数 ( Torque constant ) | mNm/A | 42.8 | 36.2 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.165 | 2.68 |
| 运转惯量 ( Rotor inertia ) | g.cm2 | 5.8 | 7.3 |
| 整体机身长 ( Motor length ) L | mm | 38 | 48 |
| 食用量 ( Weight ) | Kg | 0.095 | 0.12 |
新款上市机械能，并按照朋友需环保定制家具。
The motor can be designed &manufactured with customized request.

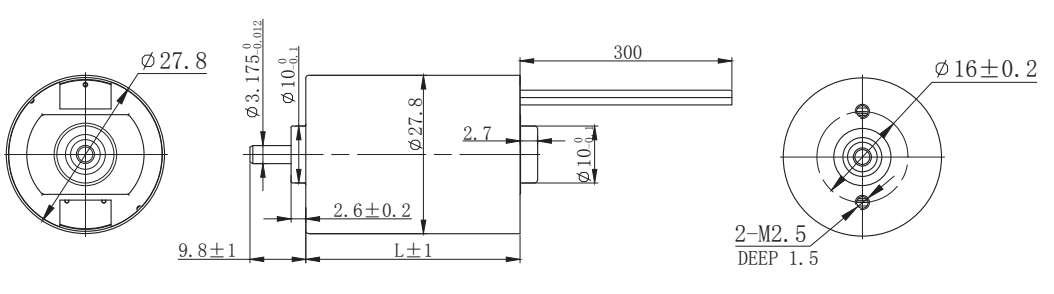

机电尺寸
材料下载
|
FL28CBLA38-24V-4012A-IE
|
215.86 KB
|
|
|
FL28CBLA48-24V-4524A-IE
|
212.55 KB
|
|
