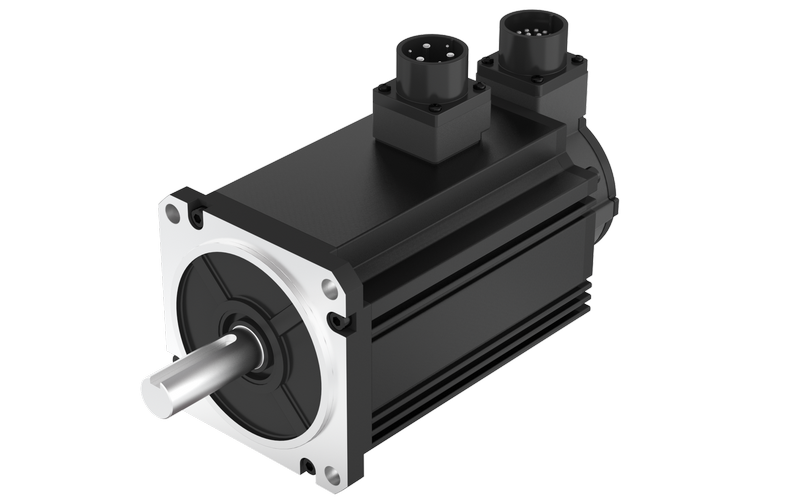

FL110SV

代谢物上面交流伺服吃瓜网电气自动化

110mm伺服机电,1500-2000W,48VDC,220VDC

选件:

表现（Characteristic）	参数设置(Parameter)
商品旋转编码器案例(Encoder type)	1、光电科技编号器 Optical encoder2、磁商品旋转变压器 Magnetic encoder3、转动电压器Resolver备注栏：多种类分辩率必选，增长量式、相对于值式必选。Note: Multiple resolutions are available；Incremental and absolute values are available.
径向过载( Max radial force )	630N @ 20mm from the flange	具体情况首先Environmental conditions	进行条件环境温度： -20℃~ +50℃；Temperature: -20℃~ +50℃根据情况报告干湿度：≤90%RH（无凝露）；Relative humidity: ≤90%RH(No dewing)安装情况下：远离冲刷、可燃性气休，油滴，颗粒，地形≤1000m(1000~4000m，降额再生利用)；Installation environment: Far away active gas,Combustible gas, oil drop, ash.altitude≤1000m(1000~4000m，Derating use)；储存方式情況：-20℃~ +85℃，≤85%RH（无凝露）。Storage Condition: -20℃~ +85℃，≤85%RH(No dewing).
径向短路电流( Max axial force )	315N
绝缘电阻品质(Insulation Class)	Class B
安全防护品质(Protection level)	IP65

范列 (Model）	标段(Unit)	FL110SV150		FL110SV200
另外公率(Rated power) Pn	W	1500		2000
双倍工作电压(Rated voltage) U	V	220VAC	48VDC	220VAC	48VDC
加倍带速(Rated speed) nn	RPM	3000	3000	3000	3000
更多起动转矩(Rated torque) Tn	N·m	4.77	4.77	6.37	6.37
格外功率(Rated current) In	A	7.6	43.4	10.1	58
明显转动速度(Maximum speed) nmax	RPM	5000	5000	5000	5000
比较大电动机扭矩(Maximum torque) Tm	N·m	14.3	14.3	19.1	19.1
较大瞬时电流(Maximum current) Im	A	22.8	130	30.3	174
功率电阻(Line to line resistance) RL	Ω	0.36	0.01	0.29	0.009
电感(Line to line inductance) LL	mH	5.6	0.16	4.8	0.145
反电势弹性系数(Back EMF) Ke	V/Krpm	38.1	6.35	38.1	6.63
力矩公式(Torque constant) Kt	Nm/A	0.63	0.11	0.63	0.11
高压电器情况下常数(Electrical time constant) τe	ms	15	16	16.5	16.1
产品期间常数（Mechanical time constant) τm	ms	0.48	0.48	0.51	0.53
运转惯量(Rotor inertia) Jm0	kg.cm²	3.1	3.1	4.1	4.1
扭动惯量带制动阀器(Rotor inertia with brake) Jm1	kg.cm²	3.47	3.47	4.47	4.47
极数(Number of poles)		10	10	10	10
编号规则器(Encoder)		2500ppr光电科技识别码器（增长量式）2500p/rev incremental encoder
产品设备长(Motor length) L1	mm	151.5	156.5	168.5		173.5
产品设备长短带制动踏板器(Motor length with brake) L2	mm	187	192	204		209
重量 (Weight)	Kg	5	5.2	6.7		6.9
图像带刹车系统器(Weight with brake)	Kg	6	6.2	7.7		7.9

能源系统线的毗连器接线头界说见cad图纸。标识号器的毗连器接线柱界说见加工图纸。

该机电专业能够，并按照雇主想要高端定制。

The motor can be designed &manufactured with customized request.

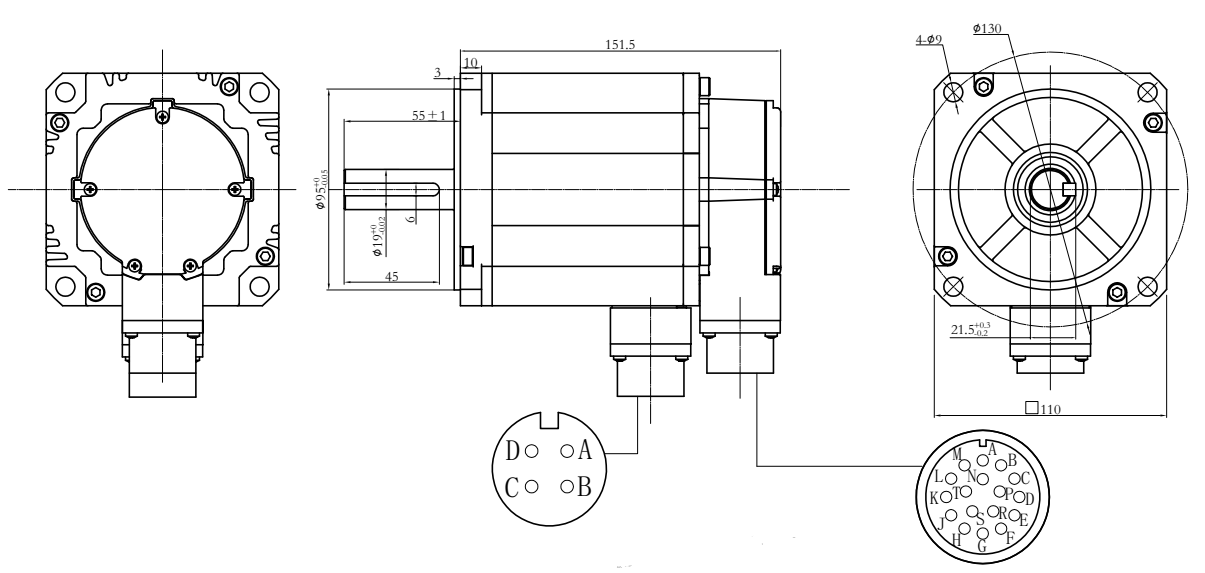

机电尺寸

材料下载

FL110SV200-220V-30EA1	100.74 KB
FL110SV150-220V-30EA1	99.94 KB
