特征提要 ( General Specifications )
| 吃瓜网
绕线毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔分散度角 ( Hall Effect Angle ) | 120度电偏角 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴上洞眼 ( Axial Play ) | 0.08mm@450g |
| 最好径向阻抗 ( Max radial force ) | 15N 距法兰片10mm ( 10mm From the flange) |
| 最高轴径装载 ( Max axial force ) | 10N |
| 介电力度 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘带阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 情况下溫度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘性品质 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 引入线机型Type | 引入线色彩明度Color | 效率Functions |
| UL1061 AWG26 | 洁白 ( Red ) | 霍尔交流电源正 ( Vcc ) |
| 红色 ( Blue ) | 霍尔 U ( Hu ) |
| 黄绿色 ( Green ) | 霍尔 V ( Hv ) |
| 灰黑色 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black) | 霍尔24v电源负 ( GND ) |
| UL1061 AWG24 | 呈黄色 ( Yellow ) | U相 ( Phase U ) |
| 小白 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL36RBLS40-24V-4818A | FL36RBLS57-24V-4524A |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 其他的交流电压 ( Rated voltage ) | VDC | 24 |
| 格外传动比 ( Rated torque) | mN.m | 36 | 50 |
| 长期日常运转惯量 ( Continuous stall torque) | mN.m | 43 | 60 |
| 双倍传送速度 ( Rated speed ) | RPM | 4800 | 4500 |
| 格外瓦数 ( Rated power ) | W | 18 | 24 |
| 最高值力矩 ( Peak torque ) | mN.m | 108 | 150 |
| 最高值电流大小 ( Peak current ) | A | 3.4 | 3.8 |
| 线内阻 ( Line to line resistance ) | ohms@20℃ | 2.4 | 2 |
| 线电感 ( Line to line inductance ) | mH | 2.1 | 2.0 |
| 传动比常数 ( Torque constant ) | mN.m/A | 32.4 | 39.8 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.4 | 2.95 |
| 弹出惯量 ( Rotor inertia ) | g.cm2 | 14 | 24 |
| 整体机身厚度 ( Motor length ) L | mm | 40 | 55 |
| 量用 ( Weight ) | Kg | 0.16 | 0.25 |
这款电气就能够按投资者必须要私人定制。
The motor can be designed &manufactured with customized request.

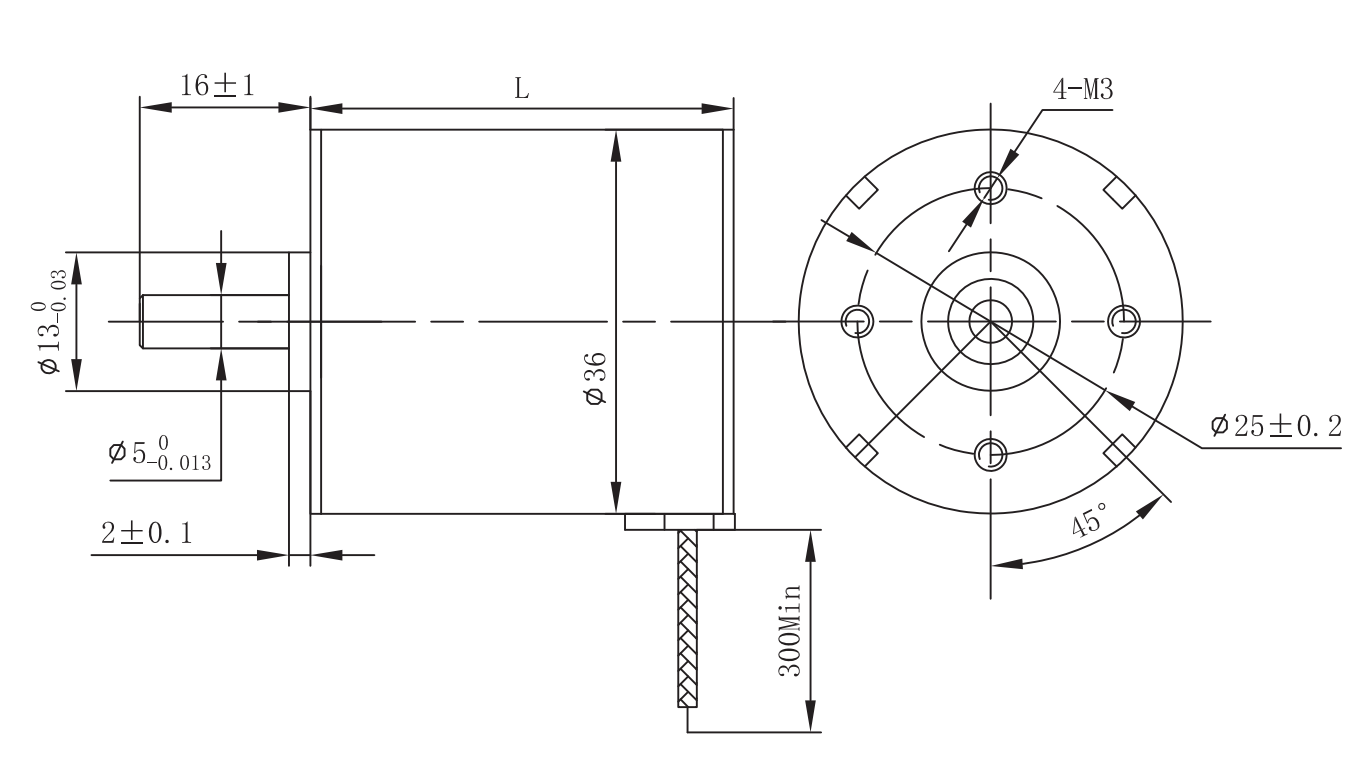

机电尺寸
材料下载
|
FL36RBLS40-24V-4818A
|
144.59 KB
|
|
|
FL36RBLS57-24V-4524A
|
555.93 KB
|
|
