技术数据
形式长度
材料下载下载
约见通力合作| 吃瓜网 绕线毗连体例 ( Winding Type ) | 星形 ( Star connection ) |
| 径向过载 ( Max radial force ) | 630N @ 20mm from the flange |
| 轴径吃瓜网 负载 ( Max axial force ) | 315N |
| 电绝缘品质 (Insulation Class) | Class B |
| 防护栏品质 (Protection level) | IP65 |
| 运用情況湿度 (Temperature) | -20℃~ +50℃ |
| 利用条件水分子含量 (Relative humidity) | ≤90%RH (无凝露)( No dewing) |
| 储存方式环境 (Storage Condition) | -20℃~ +85℃，≤85%RH (无凝露)( No dewing) |
| 设施症状(Installation environment) | 久别破坏、可燃性废气，油滴，玦尘，海拔高度≤1000m Far away active gas,Combustible gas, oil drop, ash |
| Pin No | 导入线技术参数Type | 导入线色调Color | 副作用Functions |
| 5 | UL1332 AWG26 | 翠绿色 ( Green ) | 霍尔主机电源正 ( Vcc ) |
| 1 | 黄白色 ( Yellow ) | 霍尔 U ( Hu ) | |
| 2 | 褐色 ( Brown ) | 霍尔 V ( Hv ) | |
| 3 | 灰 ( Gray ) | 霍尔 W ( Hw ) | |
| 4 | 红色 ( Blue ) | 霍尔外接电源负 ( GND ) | |
| 1 | 详情规格为见图纸文件界说 | 橙黄色 ( Yellow ) | U相 ( Phase U ) |
| 2 | 白 ( Red) | V相 ( Phase V ) | |
| 3 | 玄色 ( Black ) | W相 ( Phase W ) |
| 单 位 (Unit) | FL110BLG15 | FL110BLG20 | |||
| 极数 ( Number of poles ) | 10 | ||||
| 相数 ( Number of phases ) | 3 | ||||
| 30%额定电压 ( Rated voltage ) | VDC | 310 | 48 | 310 | 48 |
| 加倍电动机扭矩 ( Rated torque) | N.m | 4.77 | 4.77 | 6.37 | 6.37 |
| 快速持续运行传动比 ( Continuous stall torque) | N.m | 5.72 | 5.72 | 7.64 | 7.64 |
| 超额数率 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 |
| 木制托盘马力 ( Rated power ) | W | 1500 | 1500 | 2000 | 2000 |
| 峰峰值惯量 ( Peak torque ) | N.m | 14.3 | 14.3 | 19.1 | 19.1 |
| 基线直流电压 ( Peak current ) | A | 28 | 166 | 37.5 | 214 |
| 线电阻值 ( Line to line resistance ) | ohms@20℃ | 0.36 | 0.01 | 0.29 | 0.009 |
| 线电感 ( Line to line inductance ) | mH | 5.6 | 0.16 | 4.8 | 0.145 |
| 力矩常数 ( Torque constant ) | Nm/A | 0.51 | 0.086 | 0.51 | 0.089 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 38.1 | 6.35 | 38.1 | 6.63 |
| 移动惯量 ( Rotor inertia ) | kg.cm2 | 3.1 | 3.1 | 4.1 | 4.1 |

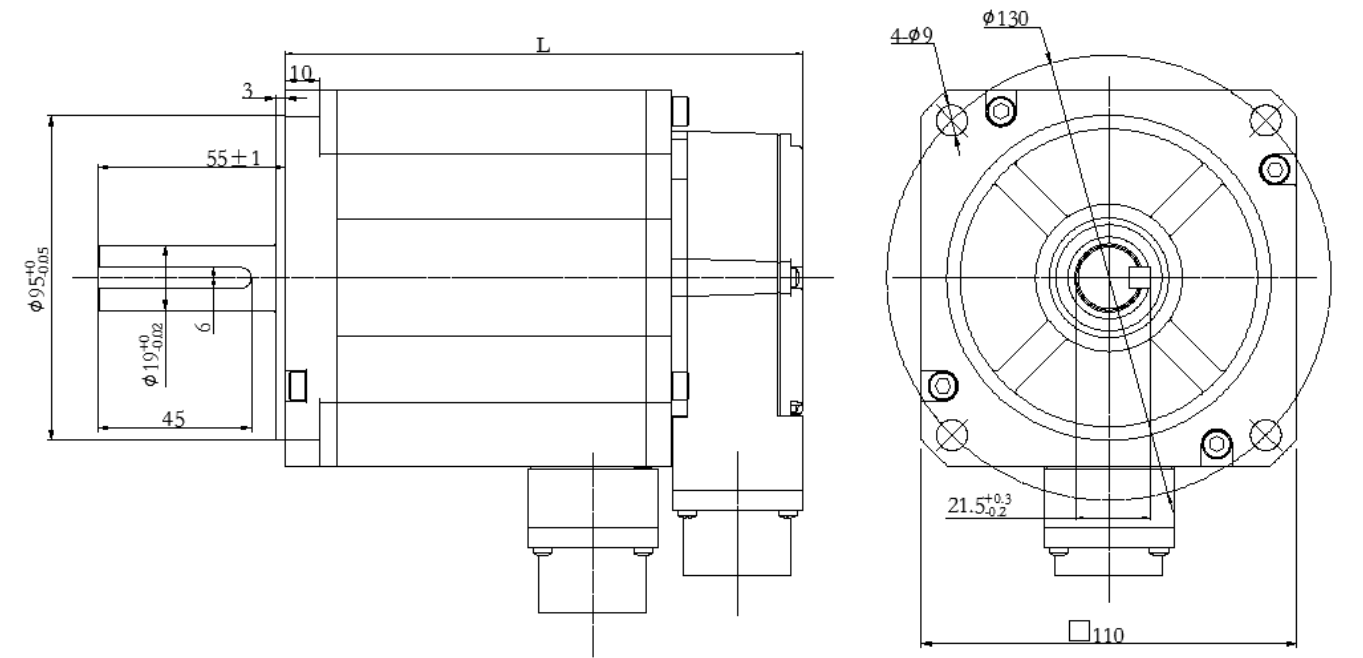

| 手机段长度 ( Motor length ) L | mm | 151.5 | 156.5 | 168.5 | 173.5 |
| 参量 ( Weight ) | kg | 5 | 5.2 | 6.7 | 6.9 |
换代机电专业要按企业可以设计。
The motor can be designed &manufactured with customized request.
