特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔散播谣言多角度 ( Hall Effect Angle ) | 120度电方面 ( Electrical Angle of 120 degree) |
| 径向洞眼 ( Radial Play ) | 0.02mm@450g |
| 心轴缝隙 ( Axial Play ) | 0.08mm@450g |
| 最多径向额定负载 ( Max radial force ) | 10N 距蝶阀法兰10mm ( 10mm From the flange) |
| 非常大支承过载 ( Max axial force ) | 2N |
| 介电承载力 ( Dielectric Strength ) | 600VAC/1S |
| 电接地电阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 情况下温暖 ( Ambient Temperature ) | -20°C ~ +50°C |
| 耐压等级 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 找出线技术参数Type | 找出线色彩的运用Color | 功能主治Functions |
| UL1007 AWG26 | 黄绿色 (Yellow ) | 霍尔电源适配器正 ( Vcc ) |
| 颜色 ( Blue ) | 霍尔 U ( Hu ) |
| 橘黄色 ( Orange ) | 霍尔 V ( Hv ) |
| 咖啡色 ( Brown ) | 霍尔 W ( Hw ) |
| 粉色 ( White ) | 霍尔供电负 ( GND ) |
| UL1007 AWG26 | 浅绿色 ( Green ) | U相 ( Phase U ) |
| 小白 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL33BL38-24V-3007A | FL33BL80-24V-7840A-S | FL33BL80-48V-10040AS |
| 极数 ( Number of poles ) |
|
| 4 |
|
| 相数 ( Number of phases ) |
|
| 3 |
|
| 另外电压电流 ( Rated voltage ) | VDC | 24 | 24 | 48 |
| 超额惯量 ( Rated torque) | mN.m | 22 | 50 | 40 |
| 保持正常的工作传动比 ( Continuous stall torque) | mN.m | 26 | 60 | 48 |
| 木制托盘数率 ( Rated speed ) | RPM | 3000 | 7800 | 10000 |
| 附加效率 ( Rated power ) | W | 7 | 40 | 40 |
| 峰峰值扭矩 ( Peak torque ) | mN.m | 66 | 150 | 120 |
| 峰峰值工作电流 ( Peak current ) | A | 1.5 | 5.6 | 2.9 |
| 线阻值 ( Line to line resistance ) | ohms@20℃ | 14.2 | 0.86 | 2.3 |
| 线电感 ( Line to line inductance ) | mH | 7 | 0.55 | 1.45 |
| 转距常数 ( Torque constant ) | mN.m/A | 46.3 | 27 | 41.8 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.43 | 2.0 | 3.1 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 7.95 | 23.55 | 23.55 |
| 整体机身大小 ( Motor length ) L | mm | 38 | 80 | 80 |
| 权重 ( Weight ) | Kg | 0.085 | 0.2 | 0.2 |
改款电气就可以依据投资者须得环保定制家具。
The motor can be designed &manufactured with customized request.

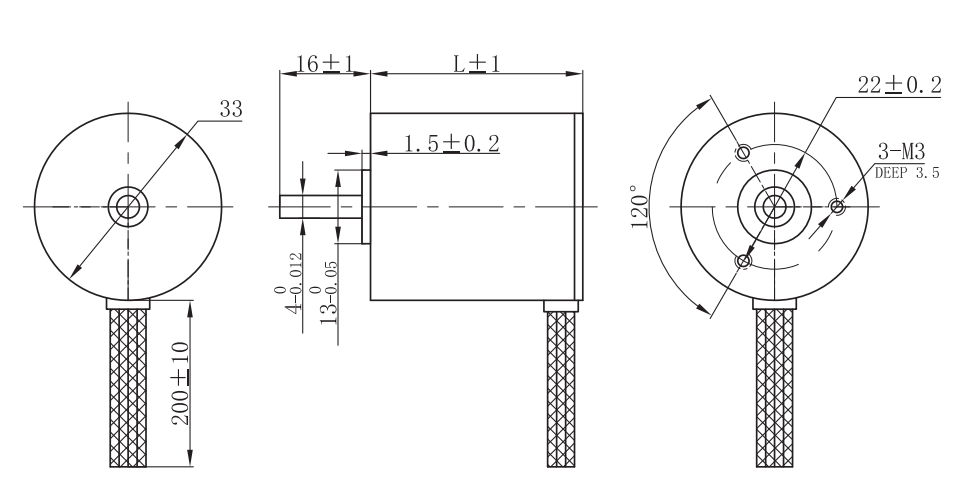

机电尺寸
