特征提要 ( General Specifications )
| 吃瓜网
绕线毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔编造维度 ( Hall Effect Angle ) | 120度电方向 ( Electrical Angle of 120 degree) |
| 径向接缝处 ( Radial Play ) | 0.02mm@450g |
| 轴上隙缝 ( Axial Play ) | 0.08mm@450g |
| 比较大径向阻抗 ( Max radial force ) | 15N 距法兰部10mm ( 10mm From the flange) |
| 最好心轴电流 ( Max axial force ) | 10N |
| 介电屈服强度 ( Dielectric Strength ) | 600VAC/1S |
| 隔绝电阻功率 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 的情况体温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘层等级 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 生成线技术参数Type | 引出来线颜色Color | 作用与功效Functions |
| UL1430 AWG26 | 黄色 ( Red) | 霍尔开关电源正 ( Vcc ) |
| 蓝色系 ( Blue ) | 霍尔 U ( Hu ) |
| 纯天然 ( Green ) | 霍尔 V ( Hv ) |
| 白 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black) | 霍尔电源适配器负 ( GND ) |
| UL1332 AWG22 | 土黄色 (Yellow ) | U相 ( Phase U ) |
| 粉色 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL42CBL60-24V-3240A | FL42CBL60-24V-5943 | FL42CBL66-24V-4063A |
| 极数 ( Number of poles ) |
|
| 8 |
|
| 相数 ( Number of phases ) |
|
| 3 |
|
| 特别电压降 ( Rated voltage ) | VDC |
| 24 |
|
| 附加转距 ( Rated torque) | mN.m | 120 | 68 | 150 |
| 维持运行惯量 ( Continuous stall torque) | mN.m | 144 | 81.6 | 180 |
| 三倍强度 ( Rated speed ) | RPM | 3200 | 5900 | 4000 |
| 上限瓦数 ( Rated power ) | W | 40 | 43 | 63 |
| 最高值起动转矩 ( Peak torque ) | mN.m | 360 | 204 | 450 |
| 顶值电流量 ( Peak current ) | A | 6.7 | 6.3 | 11.2 |
| 线电阻值 ( Line to line resistance ) | ohms@20℃ | 1.2 | 0.6 | 0.75 |
| 线电感 ( Line to line inductance ) | mH | 1.6 | 0.63 | 0.8 |
| 扭矩常数( Torque constant ) | mN.m/A | 54 | 32.4 | 40.5 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 4.0 | 2.4 | 3 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 44 | 44 | 55 |
| 整体机身段长度 ( Motor length ) L | mm | 60 | 60 | 66 |
| 权重 ( Weight ) | Kg | 0.35 | 0.35 | 0.44 |
这款机电工程专业是可以按客必须要 自定义。
The motor can be designed &manufactured with customized request.

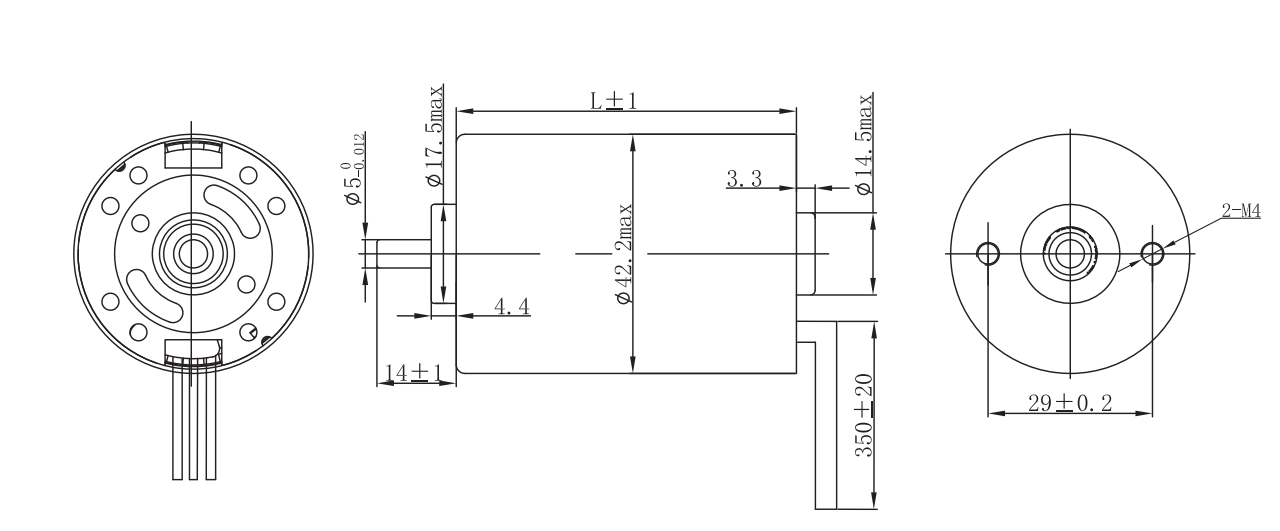

机电尺寸
材料下载
|
FL42CBL66-24V-4063A
|
240.67 KB
|
|
|
FL42CBL60-24V-3240A
|
377.33 KB
|
|
工艺技术指标
模样大小
