特征提要 ( General Specifications )
| 吃瓜网
定子毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔分散的视角 ( Hall Effect Angle ) | 120度电的角度 ( Electrical Angle of 120 degree) |
| 径向裂缝 ( Radial Play ) | 0.02mm@450g |
| 载荷接缝处 ( Axial Play ) | 0.14mm@450g |
| 明显径向装载 ( Max radial force ) | 20N 距法兰片10mm ( 10mm From the flange) |
| 非常大支承额定负载 ( Max axial force ) | 10N |
| 介电的强度 ( Dielectric Strength ) | 600VAC/1S |
| 接地电阻功率 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 具体情况气温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 隔热品质 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 接插件操作款型Connector Model | Pin位Pin number | 攻效Functions |
| JST B6B-PH-K-S | Pin 2 | 霍尔电压正 ( Vcc ) |
| Pin 3 | 霍尔 U ( Hu ) |
| Pin 4 | 霍尔 V ( Hv ) |
| Pin 5 | 霍尔 W ( Hw ) |
| Pin 1/ Pin 6 | 霍尔24v电源负 ( GND ) |
| JST B5P-VH | Pin 2 | U相 ( Phase U ) |
| Pin 3 | V相 ( Phase V ) |
| Pin 4 | W相 ( Phase W ) |
| Pin 1/ Pin 5 | 主机电源负 ( GND ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL45BLW18-24V-7130A | FL45BLW21-24V-6750A | FL45BLW27-24V-6170A |
| 极数 ( Number of poles ) |
| 16 |
| 相数 ( Number of phases ) |
| 3 |
| 附加相电压 ( Rated voltage ) | VDC | 24 |
| 另外电动机扭矩 ( Rated torque) | mN.m | 50 | 84 | 130 |
| 长期行驶扭矩 ( Continuous stall torque) | mN.m | 60 | 100 | 156 |
| 其他的强度 ( Rated speed ) | RPM | 5000 | 5260 | 4840 |
| 额外的马力 ( Rated power ) | W | 30 | 50 | 70 |
| 阀值电动机扭矩 ( Peak torque ) | mN.m | 150 | 250 | 390 |
| 顶值感应电流 ( Peak current ) | A | 4.3 | 7.4 | 11 |
| 线电阻功率 ( Line to line resistance ) | ohms@20℃ | 1.42 | 0.72 | 0.56 |
| 线电感 ( Line to line inductance ) | mH | 0.59 | 0.33 | 0.27 |
| 传动比常数 ( Torque constant ) | mN.m/A | 35.2 | 34.4 | 37.1 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.61 | 2.55 | 2.75 |
| 运转惯量 ( Rotor inertia ) | g.cm2 | 100 | 135 | 180 |
| 后壳尺寸 ( Motor length ) L | mm | 18 | 21.6 | 27 |
| 信噪比 ( Weight ) | Kg | 0.08 | 0.12 | 0.15 |
换代机械设备能可以依照的客户都要私人订制。
The motor can be designed &manufactured with customized request.

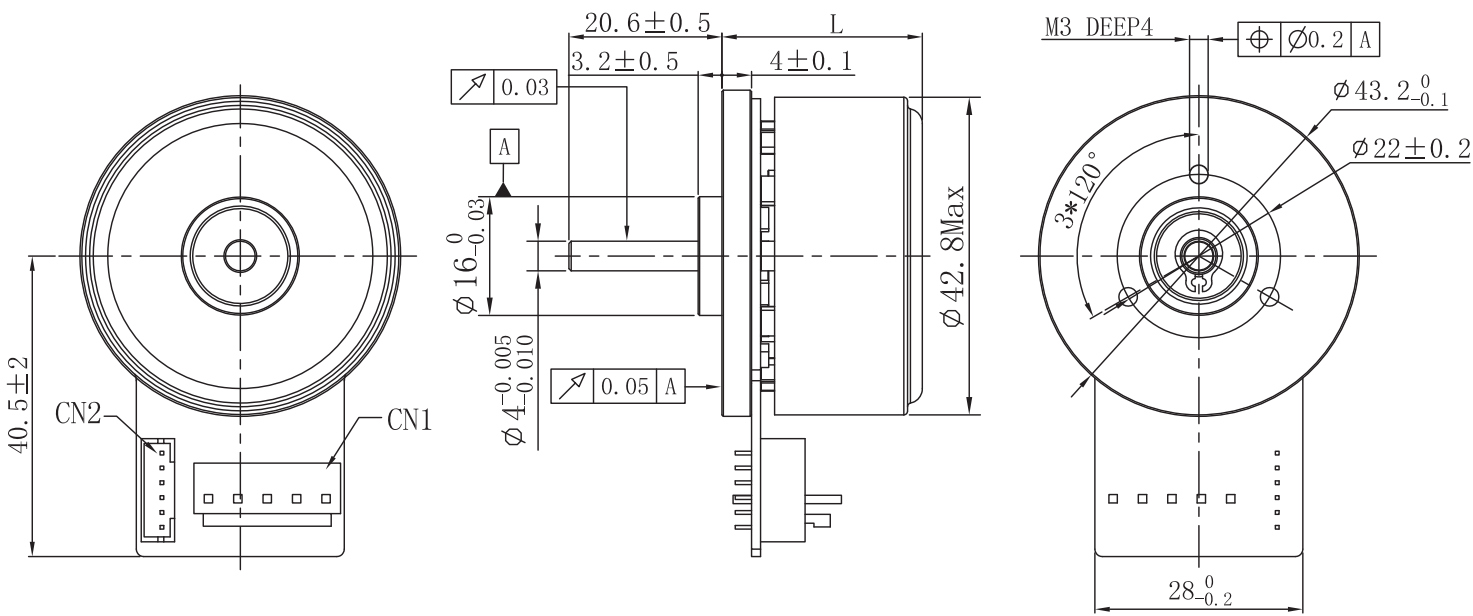

机电尺寸
