特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 半圆形 ( Delta connection) |
| 霍尔分布角度来 ( Hall Effect Angle ) | 120度电方向 ( Electrical Angle of 120 degree) |
| 径向隙缝 ( Radial Play ) | 0.025mm@460g |
| 轴径洞眼 ( Axial Play ) | 0.025mm@4000g |
| 最高径向根据 ( Max radial force ) | 75N 距法兰部20mm ( 20mm From the flange) |
| 主要轴上装载 ( Max axial force ) | 15N |
| 介电的强度 ( Dielectric Strength ) | 600VAC/1S |
| 接地电阻功率 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 症状水温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘带品阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 生成线技术参数Type | 导入线色调Color | 药理作用Functions |
| UL1430 AWG20 | 紫色 ( Red ) | 霍尔供电正 ( Vcc ) |
| 橙色 ( Blue ) | 霍尔 U ( Hu ) |
| 绿色环保 ( Green ) | 霍尔 V ( Hv ) |
| 粉色 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black ) | 霍尔电原负 ( GND ) |
| UL AWG26 | 黄绿色 ( Yellow ) | U相 ( Phase U ) |
| 乳白色 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL57BL(S)01 | FL57BL(S)02 | FL57BL(S)03 | FL57BL(S)04 |
| 极数 ( Number of poles ) |
| 4 |
| 相数 ( Number of phases ) |
| 3 |
| 加倍电流电压 ( Rated voltage ) | VDC | 36 |
| 30%起动转矩 ( Rated torque) | N.m | 0.11 | 0.22 | 0.33 | 0.44 |
| 坚持转运转距 ( Continuous stall torque) | N.m | 0.132 | 0.264 | 0.396 | 0.528 |
| 附加强度 ( Rated speed ) | RPM | 4000 | 4000 | 4000 | 4000 |
| 超额输出功率 ( Rated power ) | W | 46 | 99 | 138 | 184 |
| 峰峰值传动比 ( Peak torque ) | N.m | 0.39 | 0.7 | 1.0 | 1.27 |
| 谷值直流电压 ( Peak current ) | A | 6.5 | 12 | 16 | 21 |
| 线电阻值 ( Line to line resistance ) | ohms@20℃ | 1.63 | 0.64 | 0.45 | 0.33 |
| 线电感 ( Line to line inductance ) | mH | 4.4 | 2 | 1.5 | 0.95 |
| 转距常数 ( Torque constant ) | N.m/A | 0.0607 | 0.0601 | 0.0648 | 0.0621 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 4.5 | 4.45 | 4.8 | 4.6 |
| 跳出惯量 ( Rotor inertia ) | g.cm2 | 75 | 119 | 173 | 230 |
| 主机段长度 ( Motor length ) L | mm | 53.6 | 73.6 | 93.6 | 113.6 |
| 权重 ( Weight ) | Kg | 0.44 | 0.72 | 0.95 | 1.2 |
新款上市机电工程专业要能以顾客可以全屋定制。
The motor can be designed &manufactured with customized request.

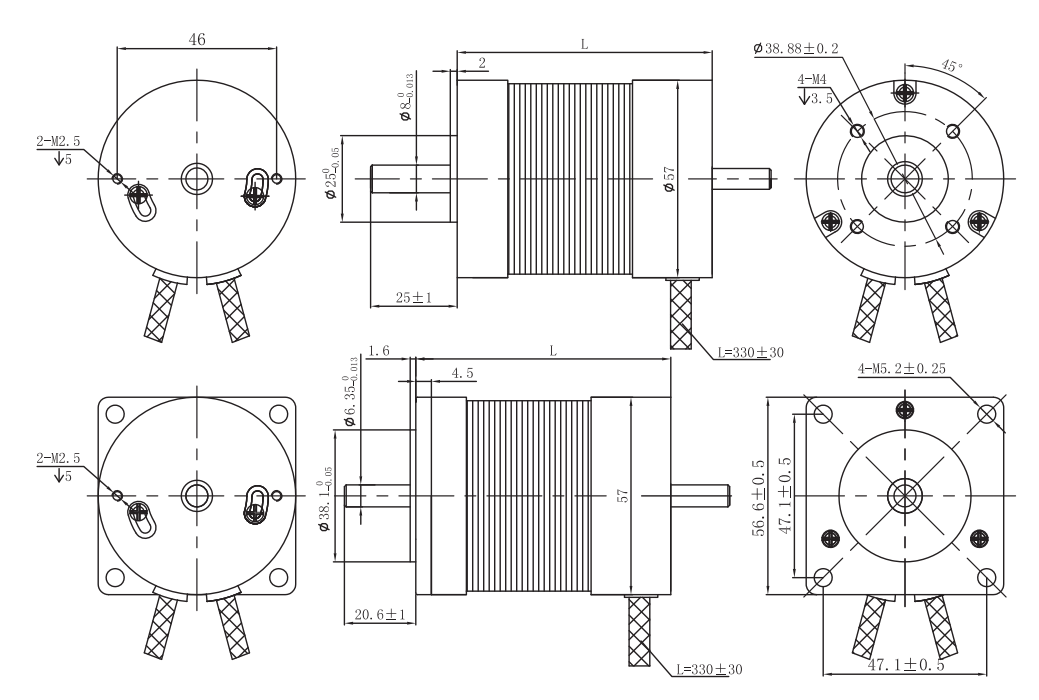

机电尺寸
