iST57-CL

生成物期间一体机式集成化驱动安装器步进吃瓜网机械

接纳32位ARM数字处置手艺，内置微细分和中频振动按捺手艺，有用晋升机电运转安稳性、减小发烧等。细分和电流可经由过程拨码设置，接口界说简略，努力于为客户供给高性价比的一体机节制处置计划。

选件:

打码器
传动传动箱
接游戏插件
踩刹车

技术运作
形状图片面积
的原材料下載
商谈操作

代表性：1、使用32位汽车电器放肆通用单片机芯片2、反馈控制矢量素材放肆技术3、慢速超靜音，瞬时电流平滑，知足常见情况的利用率4、电阻值官阶12VDC～48VDC，撑持宽电阻值传输5、脉冲造成的旌旗灯号电平撑持TTL 3.3V\5V，撑持共负极、共阳极接法6、控制指命明显输入脉冲次数250KHz7、拥有过压、欠压、过流、过温等保护功能8、内部自带通畅微定义传统手工艺9、机械设备运功时电流量自主衰减，缩小到低烧量10、超低而且性价比，实惠高效率

11、可接受定制化

典范案例：

最广泛充分利用于多种小规模型自主的美容备和分析仪器，不是而是：网络生产加工史诗武器、3C非标准自主的美容备、锁螺钉机、电缆剥线机、绕线机、绝缘端子机、机光机、镭雕机、写真喷绘机、小规模型雕镂机、自主的提取史诗武器、公共数控加工数控冲床、包装设计史诗武器和机械设备制造人等。

物质发展历程：

接纳孩子32位ARM数子处里一技之长，内设微分类和中频振动模式按捺不住一技之长，管用晋职机械设备正常运转稳固性、减慢发热等。分类和功率可依靠全过程拨码设为，接口标准界说简概，尽力于为雇主展现给高价廉物美的分离式机有节制处里打算。

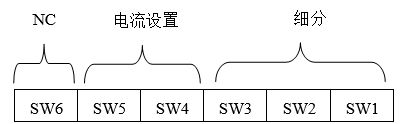

拨码设施：iST57接收6位拨码控制开关添加面积最小电压电流和关联度数。具体化描述一些：

SW4、SW5设备驱动下载器比较小直流电

电流(RMS)	SW4	SW5
2.0A	ON	ON
3.0A	OFF	ON
4.0A	ON	OFF
5.0A	OFF	OFF

细致划分市场拨码SW1、SW2、SW3：左右图拨码细致划分市场表，顾客可沿途方式拨码设定所用的细致划分市场。

Pulse/rev	SW1	SW2	SW3
400	ON	ON	ON
800	OFF	ON	ON
1600	ON	OFF	ON
3200	OFF	OFF	ON
6400	ON	ON	OFF
12800	OFF	ON	OFF
25600	ON	OFF	OFF
51200	OFF	OFF	OFF

规范服务器端口（JST B08B-PASK 8引脚）

引脚号	旌旗灯号	功效	申明
1	PU	单脉冲	撑持3.3V和5V 电平，利用更高电平需外接限流电阻
2	F/R	标地为的	旌旗灯号遏制\悬空：正转旌旗灯号无法接通：转变
3	SS	杜绝	旌旗灯号遏制\悬空：机电一般操纵旌旗灯号无法接通：电气自动化抵制
4	AR	警告断根	旌旗灯号拨通：熄火断根缺陷旌旗灯号
5	XCOM	内容输出旌旗灯号帕萨特端	撑持共阳极、共金属电极接线方法
6	ALM	报警灯输入输出	断路效果		高电平：基本上
					低电平：报警装置
7	STA	建筑机电使用问题	短路伤害	高电平：应对
				低电平：旋转
8	YCOM	输入旌旗灯号消费者端	输出旌旗灯号的GND

强调：事隔拨码旋转开关按钮的引脚为1脚，离近旋转开关按钮的引脚为8脚

电原端口处（DB125-3.5-2P 2位引脚）

引脚号	旌旗灯号	作用与功效表明
1	VDD	电输出的正端，输入的电压为12~48Vdc
2	GND	电原导出负端

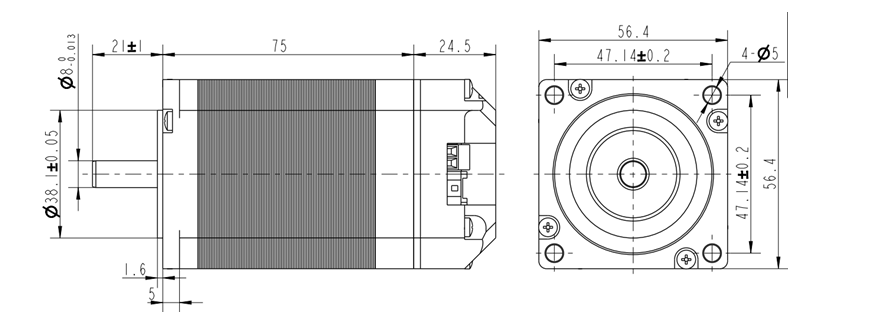

机电尺寸

材料下载

2D	220.43 KB
调整游戏	196 B
3D	5.11 MB
iST57-CL成一体式闭环控制步进驱动器机械设备采取声明书	635.38 KB
