iST57-FD

终产物中内置式式结合驱程器步进驱动器电气

接纳32位ARM数字处置手艺，内置微细分和中频振动按捺手艺，有用晋升机电运转安稳性、减小发烧等。细分和电流可经由过程拨码设置，接口界说简略，努力于为客户供给高性价比的一体机节制处置计划。

选件:

商品代码器
蜗轮箱
接编辑器
后刹

匠人参数指标
图行厚度
相关材料资源下载
洽谈共建

特性：1、包容32位机械设备有节制共用集成电路芯片2、开环矢量素材放肆传统手工艺3、低速档超静音模式，直流电压通畅，知足各种场境的运用4、端线电压品质12VDC～48VDC，撑持宽端线电压工作输出5、输入脉冲旌旗灯号电平撑持TTL 3.3V\5V，撑持共金属电极、共阳极接法6、有节制指今较大脉冲激光次数250KHz7、应有过压、欠压、过流、过温等保护营养价值8、内嵌式滑腻微相关性手工艺9、建筑机电体育运动时直流电被动衰减，大于低烧量10、非常高性价，金钱极有效率11、能接受全屋定制化

典范案例：

单一化进行于几大类大中型型被动化妝备和检测仪器，比：手机工作传奇游戏装配、3C非标设备被动化妝备、锁螺母机、电缆剥线机、绕线机、接线鼻子机、离子束机、标刻机、写真喷绘机、大中型型雕镂机、被动截取传奇游戏装配、共用机械装备车床、包装袋传奇游戏装配和机械装备人等。

化合物综述：

辨别是非32位ARM数字化应对匠人，原带微关联度和中频运动按耐匠人，有用的升任电气工作安逸性、减少感冒发烧等。关联度和直流电可所经期间拨码快速设置，界面界说详细，尽力于为消费者市场出清高口碑的一体式机吃妻上瘾应对筹划。

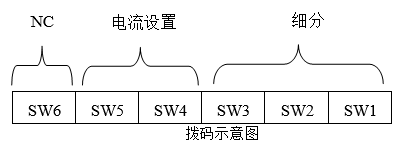

拨码设施：iST57使用6位拨码电开关没置至少电流值和分析数。具体化刻画以上：

SW4、SW5使用驱动下载器较大电压电流

电流(RMS)	SW4	SW5
2.0A	ON	ON
3.0A	OFF	ON
4.0A	ON	OFF
5.0A	OFF	OFF

相关性拨码SW1、SW2、SW3：以下的图拨码相关性表，客可经过进程拨码设计所要的相关性。

Pulse/rev	SW1	SW2	SW3
400	ON	ON	ON
800	OFF	ON	ON
1600	ON	OFF	ON
3200	OFF	OFF	ON
6400	ON	ON	OFF
12800	OFF	ON	OFF
25600	ON	OFF	OFF
51200	OFF	OFF	OFF

规范串口（JST B08B-PASK 8引脚）

引脚号	旌旗灯号	功效	申明
1	PU	脉冲激光	撑持3.3V和5V 电平，利用更高电平需外接限流电阻
2	F/R	商标最终目的	旌旗灯号遏制\悬空：正转旌旗灯号拨通：变换
3	SS	扼制	旌旗灯号遏制\悬空：机电一般操纵旌旗灯号挂断：机电设备遏止
4	AR	警报器断根	旌旗灯号拨打电话：欠费断根问题旌旗灯号
5	XCOM	模拟输出旌旗灯号受众端	撑持共阳极、共负极接到线
6	ALM	报警器打印输出	开漏读取		高电平：平常
					低电平：报警器
7	STA	机电工程专业运行的条件	开漏输出电压	高电平：抵制
				低电平：机器运行
8	YCOM	转换旌旗灯号帕萨特端	输出旌旗灯号的GND

期重视：一别拨码旋钮的引脚为1脚，邻近旋钮的引脚为8脚

24v电源表层（DB125-3.5-2P 2位引脚）

引脚号	旌旗灯号	药用价值声明范文
1	VDD	电源线伤害正端，传输端电压为12~48Vdc
2	GND	电源适配器读取负端

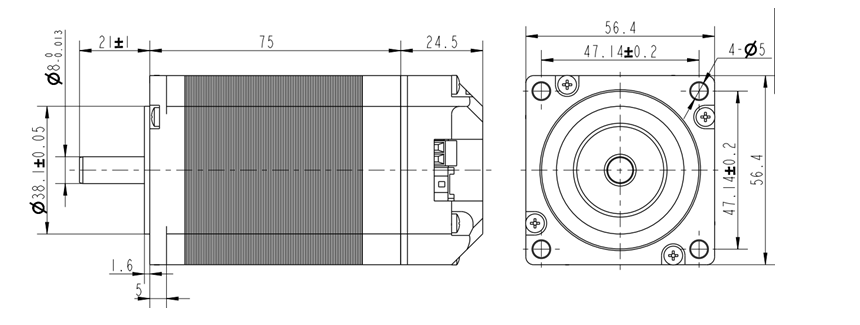

机电尺寸

材料下载

iST57-FD集成式开环步进驱动器机械设备采取声明范文书	632.48 KB
2D	220.43 KB
测试游戏	196 B
3D	5.11 MB
