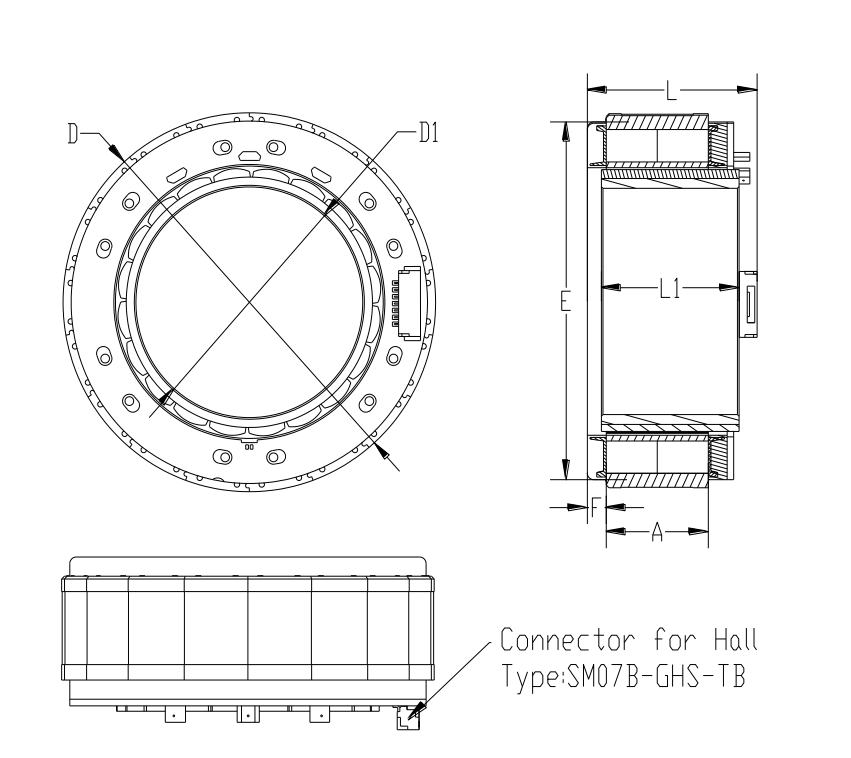

| 理由(Items) | FL85BL23 | FL85BL13 | 公役(Tolerance) |
| 定子外径D | 85mm | 85mm | ±0.043(js9) |
| 定子的长度L | 36mm | 27.5mm | ±1 |
| 滑片公称直径D1 | 52mm | 52mm | +0.046/0(H8) |
| 吃瓜网
定转子大小L1 | 34mm | 21.5mm | ±0.25 |
| 灌胶面外圆E | 81mm | 81mm | ±0.2 |
| 灌胶面程度F | 4.2mm | 4.2mm | ±0.3 |
| 定子铁芯超高A | 23mm | 13mm | 0/-0.5 |
特征提要 ( General Specifications )
| 绕阻毗连体例( Winding Type ) | 星形 ( Star connection) |
| 霍尔散布谣言斜度( Hall Effect Angle ) | 120度电角度看 ( Electrical Angle of 120 degree) |
| 介电密度( Dielectric Strength ) | 1000VAC/1S |
| 隔热电容( Insulation Resistance ) | 100MΩ, 500VDC |
| 利于前提( Operation Ambient ) | -20°C ~ +50°C |
| 电绝缘品阶(Insulation Class) | Class B |
接线申明(Electric Connection)
| 导入线特色Color | 引入线款型Type | 药用价值Functions |
| PIN1 | Connector for Hall is optionalType: SM07B-GHS-TB | 热敏 ( NTC2 ) |
| PIN2 | 热敏 ( NTC1 ) |
| PIN3 | 霍尔电负 ( GND ) |
| PIN4 | 霍尔 A ( Ha ) |
| PIN5 | 霍尔 B ( Hb ) |
| PIN6 | 霍尔 C( Hc ) |
| PIN7 | 霍尔电源开关正 ( Vcc ) |
| 黄 ( Yellow ) | UL1332 AWG18UL1332 AWG16 | U相 ( Phase U ) |
| 乳白色 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL85BL23-48V-3500730A | FL85BL13-48V-29400A |
| 极数 ( Number of poles ) |
| 20 | 20 |
| 相数 ( Number of phases ) |
| 3 | 3 |
| 加倍电压降 ( Rated voltage ) | VDC | 48 | 48 |
| 增加扭矩 ( Rated torque) | N.m | 2.0 | 1.44 |
| 额外的功率(Rated current) | A | 15 | 9.8 |
| 更多传送速度 ( Rated speed ) | RPM | 3500 | 2950 |
| 加倍公率 ( Rated power ) | W | 732 | 440 |
| 最大的转数(Maximum speed) | RPM | 4000 | 3800 |
| 最高值传动比 ( Peak torque ) | N.m | 6.0 | 4.66 |
| 最高值电压电流 ( Peak current ) | A | 45 | 31.7 |
| 线热敏电阻 ( Line to line resistance ) | ohms@20℃ | 0.092 | 0.23 |
| 线电感 ( Line to line inductance ) | mH | 0.13 | 0.3 |
| 扭矩常数 ( Torque constant ) | Nm/A | 0.137 | 0.162 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 8.3 | 9.8 |
| 后壳直径 ( Motor length ) | mm | 35 | 27.5 |
| 使用 ( Weight ) | g | 597 | 386 |
| 电力设备之后常数(Electrical time constant) | ms | 1.4 | 1.3 |
换代机电工程才可以依照合作方想要自定义。
The motor can be designed &manufactured with customized request.
