特征提要 ( General Specifications )
| 吃瓜网
定子毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔编造视场角 ( Hall Effect Angle ) | 120度电方向 ( Electrical Angle of 120 degree) |
| 径向裂缝 ( Radial Play ) | 0.02mm@450g |
| 心轴裂缝 ( Axial Play ) | 0.08mm@450g |
| 最明显径向装载 ( Max radial force ) | 220N距活套法兰20mm ( 20mm From the flange) |
| 最明显心轴负债 ( Max axial force ) | 45N |
| 介电挠度 ( Dielectric Strength ) | 600VAC/1S |
| 接地内阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 具体情况环境温度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 隔绝官阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 引出来线参数Type | 导入线颜色Color | 作用与功效Functions |
| UL1430 AWG24 | 暗红色 ( Red ) | 霍尔供电正 ( Vcc ) |
| 海蓝 ( Blue ) | 霍尔 U ( Hu ) |
| 黄绿色 ( Green ) | 霍尔 V ( Hv ) |
| 黄白色 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black ) | 霍尔电源线负 ( GND ) |
| UL1332 AWG16 | 金色 ( Yellow ) | U相 ( Phase U ) |
| 暗红色 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL86BLC64 | FL86BLC77 | FL86BLC105 | FL86BLC125 |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 上限电流值 ( Rated voltage ) | VDC | 48 |
| 超额起动转矩 ( Rated torque) | N.m | 0.4 | 0.8 | 1.6 | 2.22 |
| 继续运作扭矩 ( Continuous stall torque) | N.m | 0.48 | 0.96 | 1.92 | 2.66 |
| 额外的速率单位 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 |
| 更多功效 ( Rated power ) | W | 130 | 250 | 500 | 700 |
| 基线扭矩 ( Peak torque ) | N.m | 1.2 | 2.4 | 4.8 | 6.66 |
| 谷值电压电流 ( Peak current ) | A | 10 | 17 | 36 | 51 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 1 | 0.34 | 0.14 | 0.1 |
| 线电感 ( Line to line inductance ) | mH | 1.4 | 0.6 | 0.36 | 0.24 |
| 转距常数 ( Torque constant ) | N.m/A | 0.122 | 0.149 | 0.135 | 0.131 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 9 | 11 | 10 | 9.7 |
| 弹出惯量 ( Rotor inertia ) | g.cm2 | 400 | 800 | 1600 | 2400 |
| 外观时长 ( Motor length ) L | mm | 64 | 77 | 105 | 125 |
| 重量 ( Weight ) | Kg | 1.5 | 1.85 | 2.7 | 4 |
该机电设备也能是以加盟商必须要环保定制家具。
The motor can be designed &manufactured with customized request.

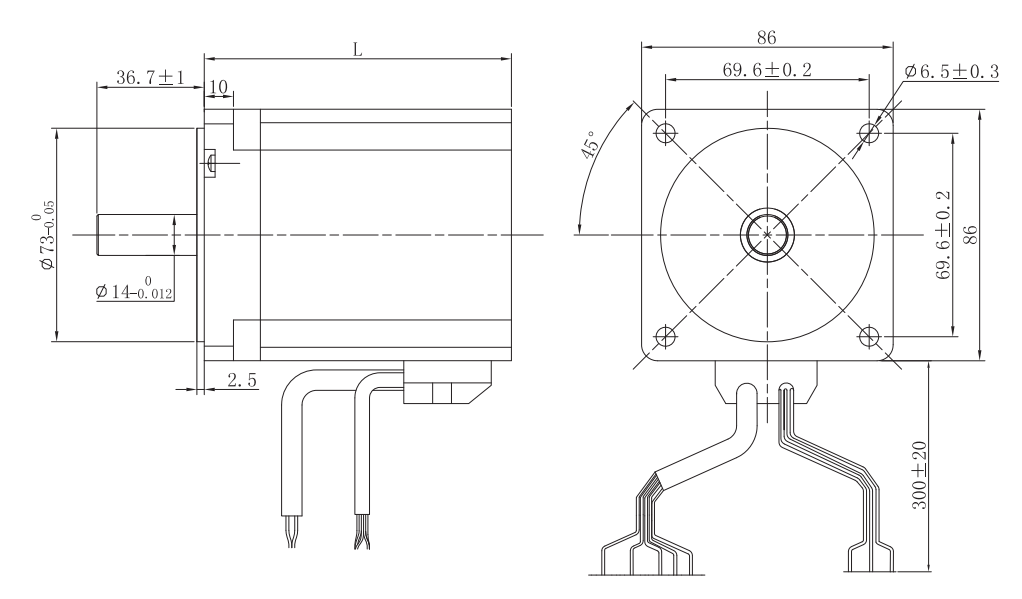

机电尺寸
