特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection ) |
| 霍尔分布度角 ( Hall Effect Angle ) | 120度电方向 ( Electrical Angle of 120 degree) |
| 径向接缝处 ( Radial Play ) | 0.02mm@450g |
| 轴径间隙 ( Axial Play ) | 0.08mm@450g |
| 较大 径向吃瓜网
负载 ( Max radial force ) | 28N 距蝶阀法兰20mm ( 20mm From the flange) |
| 更大载荷过载 ( Max axial force ) | 10N |
| 介电硬度 ( Dielectric Strength ) | 600VAC/1S |
| 接地热敏电阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 环境温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 绝缘层品阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 引入线参数Type | 产生线冷暖色Color | 效率Functions |
| UL1430 AWG26 | 洁白 ( Red ) | 霍尔交流电源正 ( Vcc ) |
| 黄色 ( Blue ) | 霍尔 U ( Hu ) |
| 精彩纷呈 ( Green ) | 霍尔 V ( Hv ) |
| 白 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black ) | 霍尔供电负 ( GND ) |
| UL1430 AWG20 | 淡黄色 ( Yellow ) | U相 ( Phase U ) |
| 灰白色 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL42BLA01 | FL42BLA02 | FL42BLA03 | FL42BLA04 |
| 极数 ( Number of poles ) |
| 10 |
| 相数 ( Number of phases ) |
| 3 |
| 增加交流电压 ( Rated voltage ) | VDC | 24 |
| 增加传动比 ( Rated torque) | mN.m | 70 | 160 | 260 | 360 |
| 快速运作转距 ( Continuous stall torque) | mN.m | 81 | 190 | 300 | 410 |
| 另外速率单位 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 |
| 上限吃瓜网
功率 ( Rated power ) | W | 22 | 50 | 81 | 113 |
| 顶值电动机扭矩 ( Peak torque ) | mN.m | 210 | 480 | 780 | 1080 |
| 基线电流大小 ( Peak current ) | A | 3.9 | 8 | 13 | 17.5 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 2.6 | 1.1 | 0.7 | 0.5 |
| 线电感 ( Line to line inductance ) | mH | 1.83 | 0.96 | 0.58 | 0.44 |
| 惯量常数 ( Torque constant ) | N.m/A | 0.054 | 0.06 | 0.06 | 0.062 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 4.06 | 4.5 | 4.5 | 4.6 |
| 弹出惯量 ( Rotor inertia ) | g.cm2 | 48 | 101 | 154 | 207 |
| 主机粗度 ( Motor length ) L | mm | 40.3 | 60.3 | 80.3 | 100.3 |
| 量用 ( Weight ) | Kg | 0.26 | 0.46 | 0.65 | 0.85 |
该机电工程专业并能按老客户须得个人定制。
The motor can be designed &manufactured with customized request.

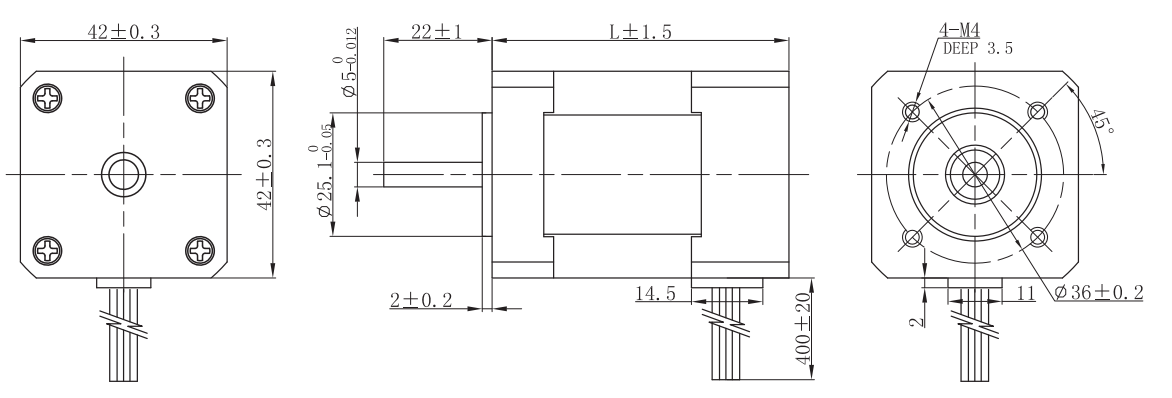

机电尺寸
