特征提要 ( General Specifications )
| 线圈毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔散播谣言的角度 ( Hall Effect Angle ) | 120度电坡度 ( Electrical Angle of 120 degree) |
| 径向裂缝 ( Radial Play ) | 0.02mm@450g |
| 支承洞眼 ( Axial Play ) | 0.08mm@450g |
| 最明显径向环境下 ( Max radial force ) | 5N 距卡箍10mm ( 10mm From the flange) |
| 比较大心轴过载 ( Max axial force ) | 2N |
| 介电效果 ( Dielectric Strength ) | 600VAC/1S |
| 接地电阻功率 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 事情体温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 隔热官阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 导入线参数Type | 生成线彩色Color | 功效与作用Functions |
| UL1061 AWG28 | 土黄色 (Yellow ) | 霍尔电正 ( Vcc ) |
| 黑色 ( Blue ) | 霍尔 U ( Hu ) |
| 蓝绿色 ( Orange ) | 霍尔 V ( Hv ) |
| 深棕色 ( Brown ) | 霍尔 W ( Hw ) |
| 暗红色 ( White ) | 霍尔供电负 ( GND ) |
| UL1007 AWG22 | 浅绿色 ( Green ) | U相 ( Phase U ) |
| 暗红色 ( Red) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL28CBLA38-24V-4012A | FL28CBLA48-24V-4524A |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 增加电阻值 ( Rated voltage ) | VDC | 24 |
| 特别扭矩 ( Rated torque) | mN.m | 28 | 50 |
| 继续在运转转距 ( Continuous stall torque) | mN.m | 33.6 | 60 |
| 特别速率单位 ( Rated speed ) | RPM | 4000 | 4500 |
| 额外的输出功率 ( Rated power ) | W | 12 | 24 |
| 基线转距 ( Peak torque ) | mN.m | 84 | 150 |
| 谷值直流电 ( Peak current ) | A | 2.0 | 4.5 |
| 线电容 ( Line to line resistance ) | ohms@20℃ | 5.7 | 2.5 |
| 线电感 ( Line to line inductance ) | mH | 2.48 | 1.2 |
| 电动机扭矩常数 ( Torque constant ) | mN.m/A | 42.8 | 36 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.165 | 2.68 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 5.8 | 7.3 |
| 产品设备的长度 ( Motor length ) L | mm | 38 | 48 |
| 图像 ( Weight ) | Kg | 0.095 | 0.12 |
新款上市有限公司都可以采用加盟商所需自定义。
The motor can be designed &manufactured with customized request.

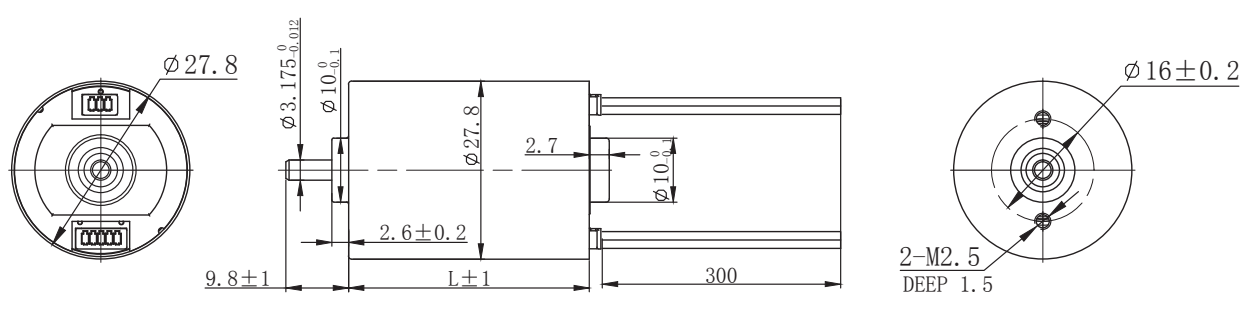

机电尺寸
材料下载
|
FL28CBLA38-24V-4012A
|
232.82 KB
|
|
|
FL28CBLA48-24V-4524A
|
264.69 KB
|
|
