电气自动化轴径

更换轴径4mm,5mm,6mm,6.35mm,8mm

数据存储温湿度

-40℃～85℃

保举目标现状

娱乐场所

无浸蚀性，易燃物，易爆，导电性空气，液态体和粉尘浓度

成就环境温度

-25℃～80℃

室内湿度

不高过85% RH

电器设备

主要参数

送电电压降

5V±0.5V

耗损功率

≤120mA

差分旌旗灯号导入

5V,GND, HU+/HU-,HV+/HV-,HW+/HW-，A+/A-,B+/B-,Z+/Z-,

手机输入电平体例

TTL电平

指数旌旗灯号净宽

1/4T / 1T(假设按照线数)

差分导入电流值

高电平插入端电压(VoH)≥3.4V

低电平键入输出功率(VoL) ≤0.4V

差分旌旗灯号輸入整体空间格局

线驱程26C31

可选择分辩率（第一单元:线）

十进制：100,200,360,400,500,1000,2000,2500

二进制：256,512,1024,2048

极多数

2/4/5 (可定制开发)

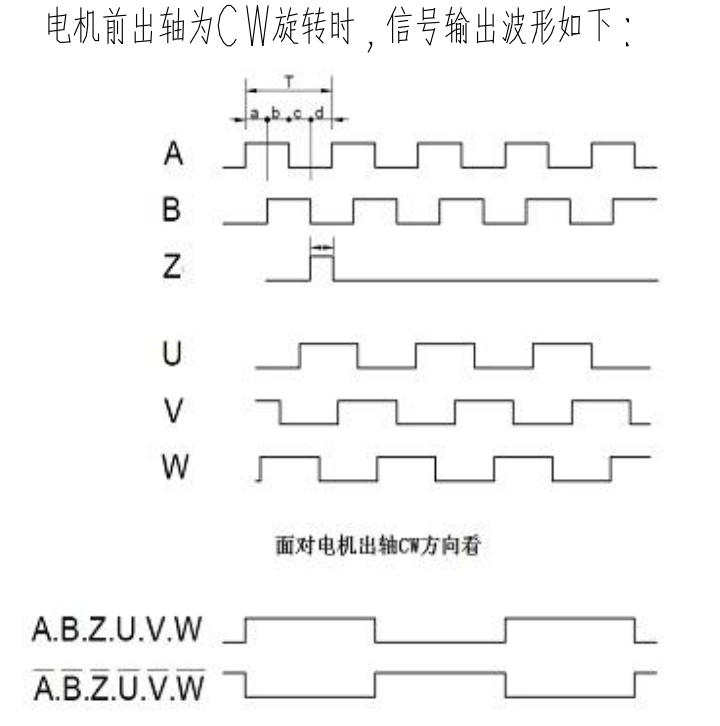

HU/HV/HW相位差

120°

占空比

50% ±10%

相位差

90°±10°

映衬次数

≤500KHz      讲求：旌旗灯号频度 = (时速(Rpm)×线数)/60
