特征提要 ( General Specifications )
| 吃瓜网
定子毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔捏造事实视角 ( Hall Effect Angle ) | 120度电坡度 ( Electrical Angle of 120 degree) |
| 径向间隙 ( Radial Play ) | 0.02mm@450g |
| 轴径洞眼 ( Axial Play ) | 0.08mm@450g |
| 较大径向环境下 ( Max radial force ) | 10N 距活套法兰10mm ( 10mm From the flange) |
| 比较大径向负债 ( Max axial force ) | 2N |
| 介电硬度 ( Dielectric Strength ) | 600VAC/1S |
| 隔热阻值 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 前提温度表 ( Ambient Temperature ) | -20°C ~ +50°C |
| 电绝缘品阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 导入线款式Type | 引出来线画风Color | 保健作用Functions |
| UL1007 AWG26 | 红色 ( Blue ) | 霍尔电源线正 ( Vcc ) |
| 米黄色 (Yellow ) | 霍尔 U ( Hu ) |
| 粽色 ( Brown ) | 霍尔 V ( Hv ) |
| 黑色 ( Red) | 霍尔 W ( Hw ) |
| 健康 ( Green ) | 霍尔外接电源负 ( GND ) |
| UL1007 AWG22 | 洁白 ( Red) | U相 ( Phase U ) |
| 棕 ( Brown ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL42RBL30-24V-4009A-P | FL42RBL60-24V-4030A-P | FL42RBL85-24V-4060A-P | FL42RBL93-24V-6375A-P |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 另外电压电流 ( Rated voltage ) | VDC | 24 |
| 超额传动比 ( Rated torque) | mN.m | 20 | 56 | 150 | 115 |
| 持继高速运行起动转矩 ( Continuous stall torque) | mN.m | 24 | 68 | 180 | 138 |
| 额外的效率 ( Rated speed ) | RPM | 4000 | 4200 | 4000 | 6300 |
| 双倍热效率 ( Rated power ) | W | 8.4 | 25 | 62 | 76 |
| 谷值传动比 ( Peak torque ) | mN.m | 60 | 170 | 450 | 350 |
| 峰峰值电流量 ( Peak current ) | A | 1.5 | 4.2 | 11.2 | 11.5 |
| 线电阻功率 ( Line to line resistance ) | ohms@20℃ | 5.9 | 1.6 | 0.71 | 0.325 |
| 线电感 ( Line to line inductance ) | mH | 5.1 | 1.94 | 0.86 | 0.36 |
| 转距常数 ( Torque constant ) | mN.m/A | 39.8 | 41.04 | 40.5 | 30.6 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.95 | 3.04 | 3.0 | 2.27 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 15.6 | 33 | 84 | 94 |
| 产品设备时间 ( Motor length ) L | mm | 30 | 60 | 85 | 93 |
| 重量 ( Weight ) | Kg | 0.25 | 0.4 | 0.7 | 0.8 |
该机电专业也可以决定客是需要自定义。
The motor can be designed &manufactured with customized request.

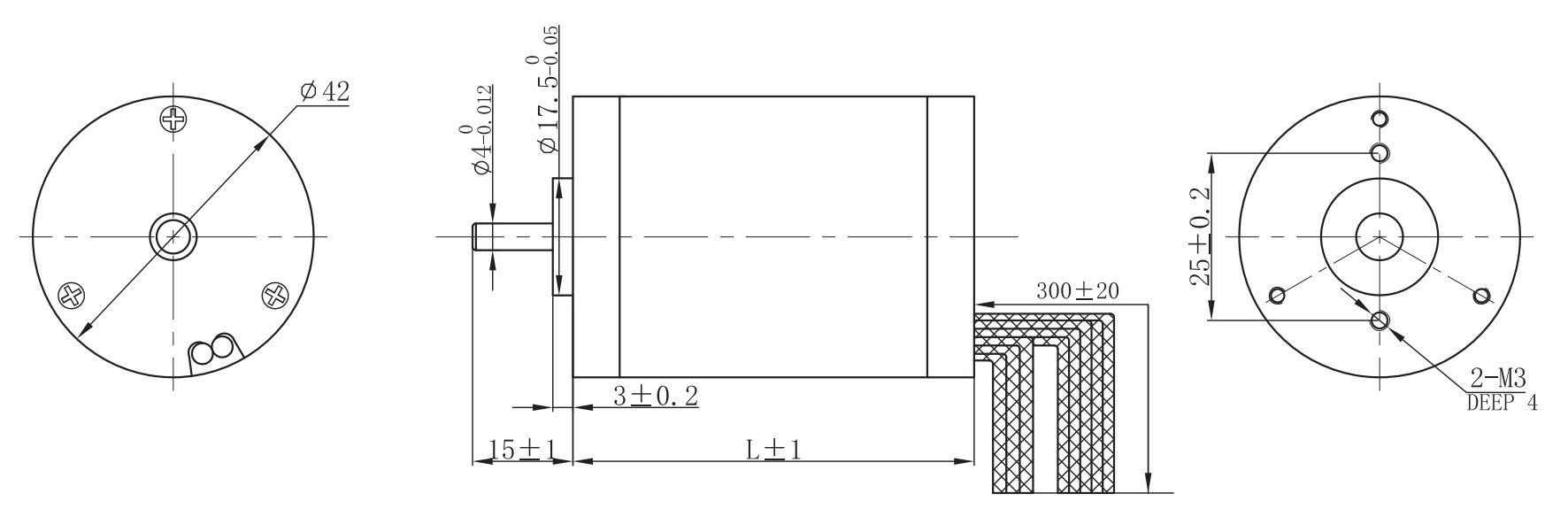

机电尺寸
