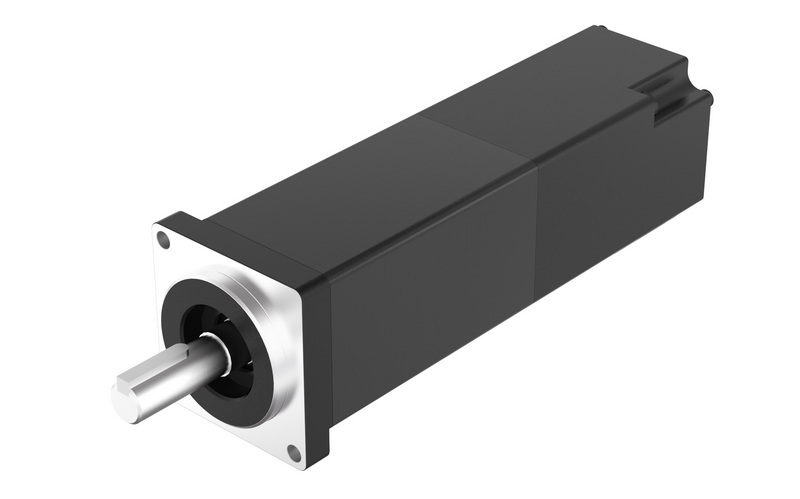

FL38SV

货物中心伺服控制器机电工程

38mm伺服机电,50-100W,48VDC,220VDC

选件:

表现形式（Characteristic）	参数表(Parameter)
商品代码器样例(Encoder type)	1、光电公司识别码器 Optical encoder2、磁编号器 Magnetic encoder3、弯曲电力变压器Resolver自己的名字：种分辩率自选，增量配电网式、对值式自选。Note: Multiple resolutions are available；Incremental and absolute values are available.
径向短路电流(Max radial force)	69N @ 14mm from the flange	条件首要条件Environmental conditions	通过具体情况室内温度： -20℃~ +40℃；Temperature: -20℃~ +40℃根据状况相对湿度：≤90%RH（无凝露）；Relative humidity: ≤90%RH(No dewing)试验装置前提：阔别多年浸蚀、可燃性实验室气体，油滴，尘埃什么意思，海拨高度≤1000m(1000~4000m，降额通过)；Installation environment: Far away active gas,Combustible gas, oil drop, ash.altitude≤1000m(1000~4000m，Derating use)；保存事情：-20℃~ +60℃，≤85%RH（无凝露）。Storage Condition: -20℃~ +60℃，≤85%RH(No dewing).
轴上负债(Max axial force)	59N
绝缘带品阶(Insulation Class)	Class F
防护系统品质(Protection level)	IP65

范列(Model）	第一单元(Unit)	FL38SV05		FL38SV10
上限耗油率(Rated power) Pn	W	50		100
格外电压降(Rated voltage) U	VAC/VDC	220	48	220	48
木制托盘转数(Rated speed) nn	RPM	3000	3000	3000	3000
额外的扭矩(Rated torque) Tn	N·m	0.16	0.16	0.32	0.32
双倍交流电(Rated current) In	A	0.5	2.1	1	4.3
极限带速(Maximum speed) nmax	RPM	6000	6000	6000	6000
极限传动比(Maximum torque) Tm	N·m	0.48	0.48	0.96	0.96
比较大直流电压(Maximum current) Im	A	1.5	6.3	3	12.9
热敏电阻(Line to line resistance) RL	Ω	33	2.2	17.5	0.88
电感(Line to line inductance) LL	mH	24	1.8	12.4	0.78
反电势标准值(Back EMF) Ke	V/Krpm	21	5	21	5
转距数值(Torque constant) Kt	Nm/A	0.35	0.08	0.35	0.08
组合件情况常数(Electrical time constant) τe	ms	0.7	0.8	0.7	0.9
机设备时分常数（Mechanical time constant) τm	ms	1.14	1.34	1.00	0.89
跳出惯量(Rotor inertia) Jm0	kg.cm²	0.024	0.024	0.04	0.04
弹出惯量带驻车制动(Rotor inertia with brake) Jm1	kg.cm²	0.034	0.034	0.05	0.05
极数(Number of poles)		10	10	10	10
项目绝对值编码器(Encoder)		2500ppr光电产品简码器（增加式）2500p/rev incremental encoder
屏幕总长度(Motor length) L1	mm	72		88
后壳的长度带刹车系统器(Motor length with brake) L2	mm	106		12
净重 (Weight)	Kg	0.4		0.5
份量带齿轮箱器(Weight with brake)	Kg	0.65		0.75

编码器接线色彩界说见图纸。

该机电专业可能假设按照潜在客户必须开发。

The motor can be designed &manufactured with customized request.

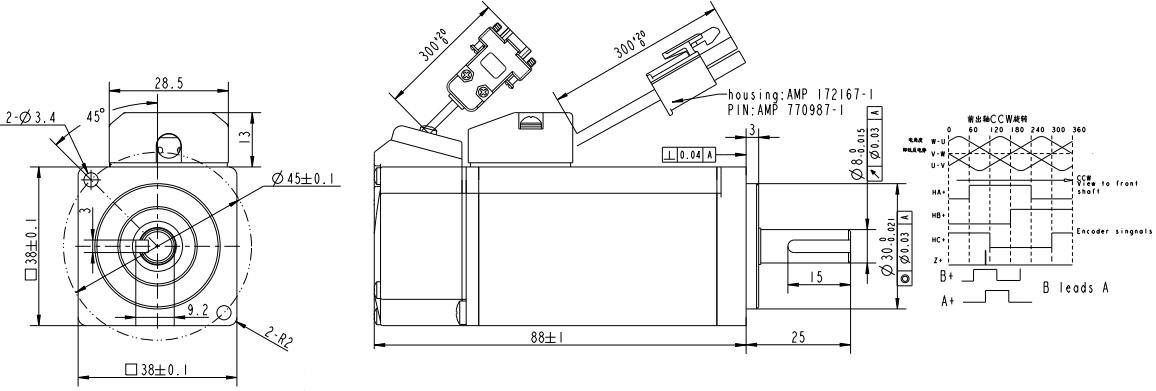

机电尺寸

微信截图_20230704153127
