特征提要（General specification）
| 项目（Item） | 声明范文Specifications） |
| 步距角（Step Angle） | 1.8。 |
| 步距角计算精度（Step Angle Accuracy） | ±5% (整步，变压器空载)(full step ,no load) |
| 径向间隙（Shaft Radial Play） | 0.02mm@450 g-load |
| 心轴接缝处（Shaft Axial Play） | 0.08mm@450 g-load |
| 最明显径向阻抗（Max. radial force） | 28N 距法兰片20mm (20mm from the flange) |
| 最大化径向电动机扭矩（Max. axial force） | 10N |
| 介电构造（Dielectric Strength） | 600VAC /1s |
| 绝缘电阻测试值电阻值（Insulation Resistance） | 100MΩ ,500VDC |
| 现象温差（Ambient Temperature） | -20。C~+50。C |
| 电绝缘等级（Insulation Class） | Class B |
机电能（Electrical specifications）
| 类型（Model No.） | Current/Phase每相电流值 | Resistance/Phase每相阻值 | Inductance/Phase每相电感 | HoldingTorque始终如一力矩 | DetentTorque固定力矩 | # of Leads找出线数 | RotorInertia跳出惯量 | Weight使用 | Length木材粉碎机机身尺寸 |
| 单出轴（Single SHAFT） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
| FL42STH33-1334A-IE2 | 1.33 | 2.1 | 2.5 | 0.22 | 0.012 | 4 | 35 | 0.22 | 33.5±1 |
| FL42STH38-1684A-IE4 | 1.68 | 1.65 | 3.2 | 0.36 | 0.015 | 4 | 54 | 0.28 | 39.5±1 |
| FL42STH47-1684A-IE4 | 1.68 | 1.65 | 2.8 | 0.44 | 0.02 | 4 | 68 | 0.35 | 47.5±1 |
驱动器电气目标（Drive electrical indicator）
| 声明范文（Specifications） | 较小值(Min.) | 杰出值(Typ.) | 明显值(Max.) | 单元测试(Unit) |
| 工作输出电压电流（直流电压）/ Input voltage (DC) | 12 | 24 | 32 | Vdc |
| 打出直流电压（顶值）/ Output current (peak) | 0.5 | - | 2.2 | A |
| 步进驱动器电脉冲频度/ Step pulse frequency | 0 | - | 200 | KHz |
| 输入脉冲电阻值/ Pulse voltage | - | 5 | 5 | Vdc |
| 吃妻上瘾旌旗灯号输送电压/ Control signal input current | 7 | 10 | 16 | mA |
| 隔绝电容/ Insulation resistance | 100 | - | - | MΩ |
细分设定(Microstep Resolution Selection)
| 占比 | 2 | 4 | 8 | 16 | 20 | 25 | 32 | 64 |
| PU/Rev | 400 | 800 | 1600 | 3200 | 4000 | 5000 | 6400 | 12800 |
| SW6 | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
| SW5 | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| SW4 | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
静态电流设定(Dynamic current setting)
| 电流值Peak | 0.5A | 0.7A | 1.0A | 1.2A | 1.5A | 1.8A | 2.0A | 2.2A |
| 感应电流RMS | 0.35A | 0.5A | 0.7A | 0.85A | 1.0A | 1.28A | 1.42A | 1.58A |
| SW3 | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
| SW2 | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| SW1 | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
节制旌旗灯号输出端接口(Control signal input interface）
| 引脚声明范文(Pin description) | 营养价值（Function） |
| +Vdc | 主机电源额定输出功率：12~32 Vdc，涉及到额定输出功率坚定和EMF额定输出功率。Power supply:12~32 Vdc, Including voltage fluctuation and EMF voltage. |
| GND | 接地装置(Power Ground) |
| OPTO+（+5V） | 智能合理旌旗灯号：智能回暖沿好用；PUL-高电守则不平凡的生活4～5V，低电守则不平凡的生活0～0.5V。关键在于靠得下前呼后应智能旌旗灯号，智能横向应达到2.5如尊重+12V或+24V时候需要串阻值。Pulse control signal: pulse rising edge is valid; PUL-high level is 4~5V, low level is 0~0.5V. In order to respond reliably to pulse signals, the pulse width should be greater than 2.5. If +12V or +24V is used, string resistance is required. |
| PUL- |
| OPTO+（+5V） | 标识作用旌旗灯号：高/低电平旌旗灯号，为保证建筑电气设备靠经得住控制回路，标识作用旌旗灯号应该先于激光脉冲旌旗灯号最高 5μs创办。建筑电气设备的起始暖机标识作用与建筑电气设备的接线图相关，相互交换指定相吃瓜网
绕线（如A+、A-相互交换）才能转化建筑电气设备起始暖机的标识作用，DIR-高电平时的性不不平凡4～5V，低电平时的性不不平凡0～0.5V。 Direction signal: High/low level signal. To ensure reliable commutation of the motor, the direction signal should be established before the pulse signal is at least 5μs. The initial running direction of the motor is related to the wiring of the motor. Interchanging any phase winding (such as A+, A-exchange) can change the direction of the initial running of the motor, DIR-high level 4~5V, low level 0~0.5V. |
| DIR- |
| OPTO+（+5V） | 使能旌旗灯号：此效果旌旗灯号应用于使能或杜绝。ENA+ 接+5V，ENA-接低电平（或 外部光耦导通）时，win7驱动将断开机械各相的功率使机械正处于快乐现象，此情此景步进驱动器脉冲造成的不被相呼应。当不可用此功能时，使能旌旗灯号端没有支撑便可。Enable signal: This input signal is used to enable or disable. When ENA+ is connected to +5V and ENA- is connected to low level (or internal optocoupler is on), the driver will cut off the current of each phase of the motor to make the motor free, and the step pulse will not be responded. When this function is not needed, the enable signal is left floating. |
| ENA-（ENA） |
| TXD | RS232 transmit |
| RXD | RS232 receive |
这一款有限公司会假设按照消费者需个人定制。
The motor can be designed &manufactured with customized request.

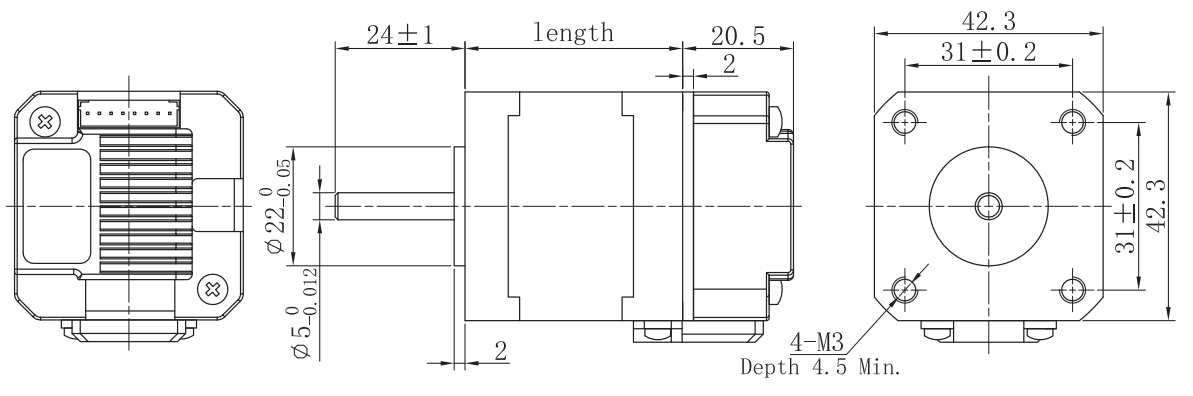

机电尺寸

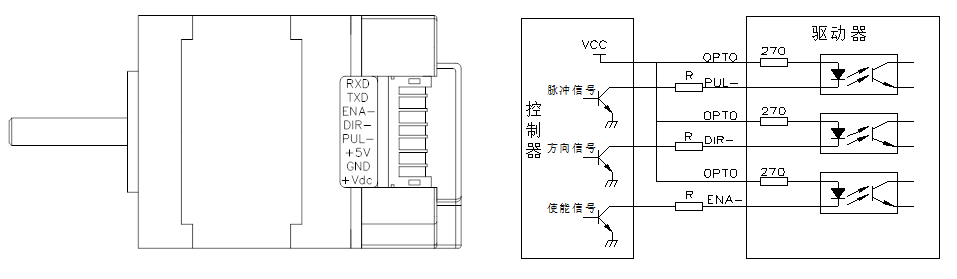

体系毗连框图(System connection diagram）
活儿叁数
款式面积
