特征提要 ( General Specifications )
| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔遍布方向角 ( Hall Effect Angle ) | 120度电视角 ( Electrical Angle of 120 degree) |
| 径向空隔 ( Radial Play ) | 0.02mm@450g |
| 载荷洞眼 ( Axial Play ) | 0.14mm@450g |
| 较大 径向载荷 ( Max radial force ) | 28N 距卡箍10mm ( 10mm From the flange) |
| 非常大轴上环境下 ( Max axial force ) | 10N |
| 介电标准 ( Dielectric Strength ) | 600VAC/1S |
| 绝缘电阻测试器电阻器 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 现象水温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 接地品阶 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 引出来线型号规格Type | 产生线色泽Color | 好处Functions |
|
|
|
| UL1332 AWG26 | 洁白 ( Red ) | 霍尔供电正 ( Vcc ) |
| 蓝绿色 ( Blue ) | 霍尔 U ( Hu ) |
| 纯天然 ( Green ) | 霍尔 V ( Hv ) |
| 小白 ( White ) | 霍尔 W ( Hw ) |
| 玄色 ( Black) | 霍尔外接电源负 ( GND ) |
| UL1332 AWG18 | 金色 ( Yellow ) | U相 ( Phase U ) |
| 洁白 ( Red ) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL60BLW38-24V-37110A-1 |
| 极数 ( Number of poles ) |
| 14 |
| 相数 ( Number of phases ) |
| 3 |
| 额外的电压降 ( Rated voltage ) | VDC | 24 |
| 双倍惯量 ( Rated torque) | mN.m | 290 |
| 不间断高速运行力矩 ( Continuous stall torque) | mN.m | 348 |
| 其他的浓度 ( Rated speed ) | RPM | 3700 |
| 木制托盘工作功率 ( Rated power ) | W | 110 |
| 顶值传动比 ( Peak torque ) | mN.m | 870 |
| 基线电流量 ( Peak current ) | A | 17.4 |
| 线功率电阻 ( Line to line resistance ) | ohms@20℃ | 0.29 |
| 线电感 ( Line to line inductance ) | mH | 0.3 |
| 转距常数 ( Torque constant ) | mN.m/A | 50 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 3.75 |
| 上去惯量 ( Rotor inertia ) | g.cm2 | 1000 |
| 机壳时长 ( Motor length ) | mm | 38 |
| 使用 ( Weight ) | Kg | 0.5 |
换代机械设备可决定大家需用开发。
The motor can be designed &manufactured with customized request.

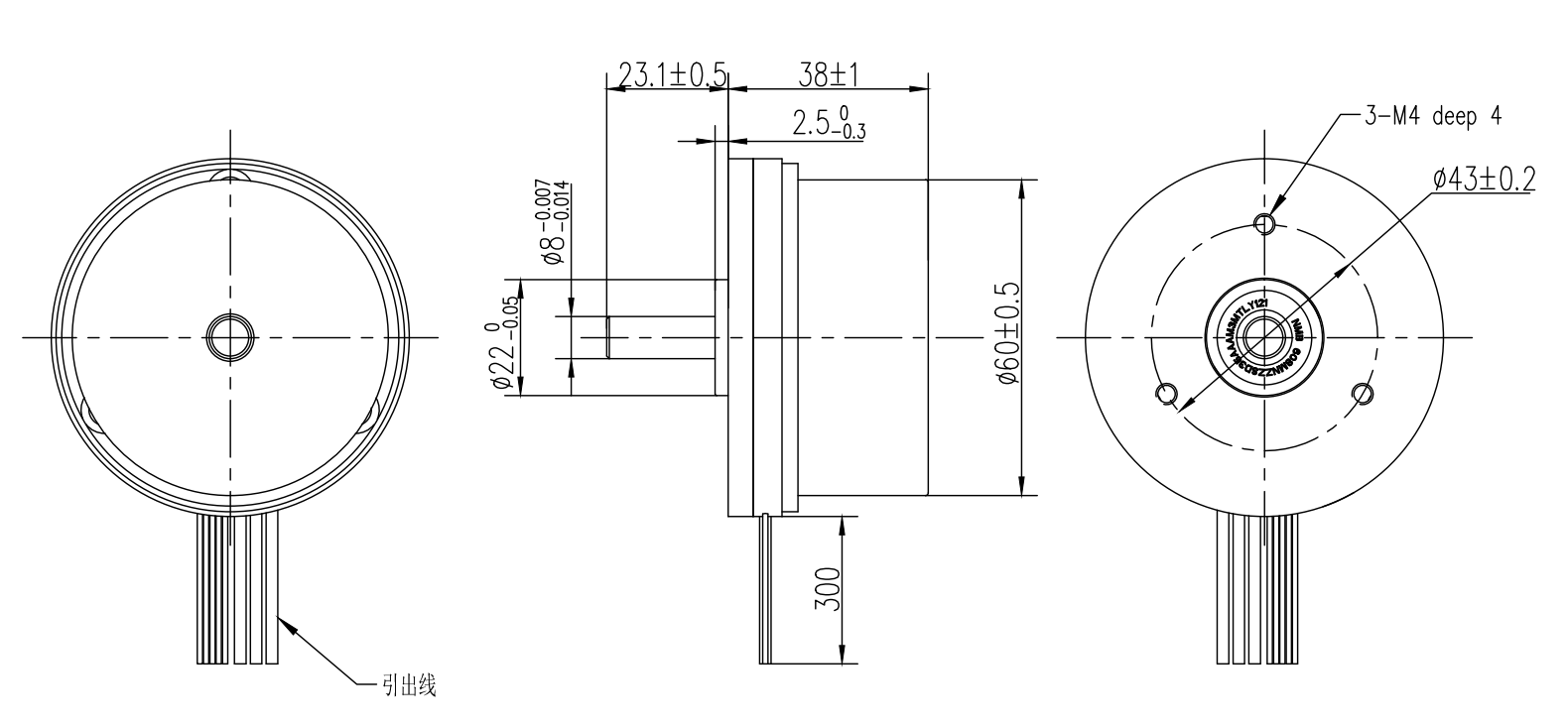

机电尺寸
材料下载
|
FL60BLW42-24V-37110A-1
|
101.33 KB
|
|
