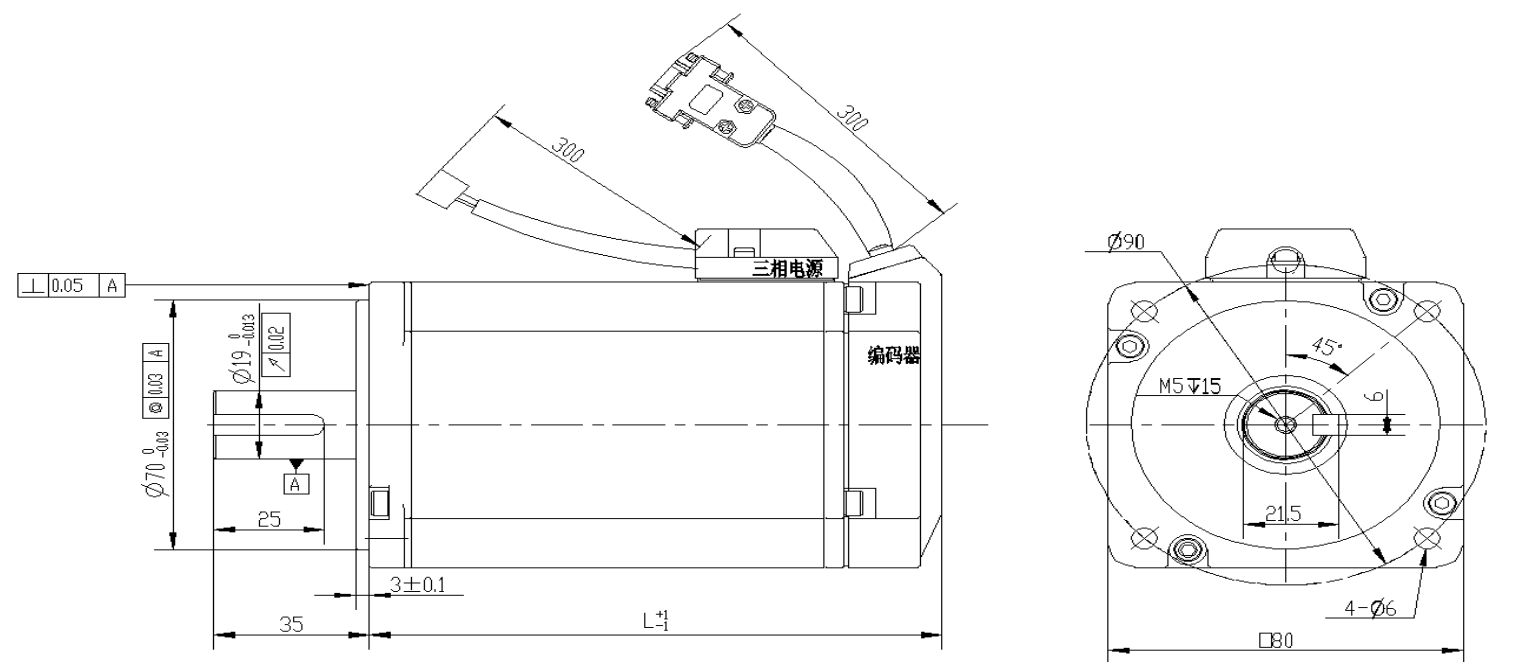

模样规格尺寸
相关材料免费下载
热情接待通力合作| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection ) |
| 径向吃瓜网 负载 ( Max radial force ) | 392N @ 10mm from the flange |
| 轴上负债 ( Max axial force ) | 147N |
| 绝缘电阻等级 (Insulation Class) | Class B |
| 或许防护品质 (Protection level) | IP65 |
| 合理利用环境气温 (Temperature) | -20℃~ +50℃ |
| 采用问题环境湿度 (Relative humidity) | ≤90%RH (无凝露)( No dewing) |
| 存贮前提 (Storage Condition) | -20℃~ +85℃，≤85%RH (无凝露)( No dewing) |
| 控制系统的情况(Installation environment) | 阔别多年侵蚀作用、可燃性废气，油滴，尘烟，海拨≤1000m Far away active gas,Combustible gas, oil drop, ash |
| Pin No | 产生线材质Type | 引入线相关Color | 作用Functions |
| 5 | AWG26 | 洁白 ( Green ) | 霍尔电正 ( Vcc ) |
| 1 | 蓝色的 ( Blue) | 霍尔 U ( Hu ) | |
| 2 | 环保 ( Green ) | 霍尔 V ( Hv ) | |
| 3 | 黑色 ( White ) | 霍尔 W ( Hw ) | |
| 4 | 玄色 ( Black ) | 霍尔电负 ( GND ) | |
| 1 | 3*AWG16(13)+2*AWG20（红+白） | 蓝色 ( Yellow ) | U相 ( Phase U ) |
| 2 | 灰黑色 ( Red) | V相 ( Phase V ) | |
| 3 | 玄色 ( Black ) | W相 ( Phase W ) |
| 单 位 (Unit) | FL80BLG75 | FL80BLG100 | |||
| 极数 ( Number of poles ) | 10 | ||||
| 相数 ( Number of phases ) | 3 | ||||
| 减半电压电流 ( Rated voltage ) | VDC | 310 | 48 | 310 | 48 |
| 更多起动转矩 ( Rated torque) | N.m | 2.39 | 2.39 | 3.18 | 3.18 |
| 定期工作电动机扭矩 ( Continuous stall torque) | N.m | 2.86 | 2.86 | 3.81 | 3.81 |
| 格外传送速度 ( Rated speed ) | RPM | 3000 | 3000 | 3000 | 3000 |
| 30%马力 ( Rated power ) | W | 750 | 750 | 1000 | 1000 |
| 谷值起动转矩 ( Peak torque ) | N.m | 7.14 | 7.14 | 9.6 | 9.6 |
| 谷值电流大小 ( Peak current ) | A | 13.2 | 73.5 | 17.7 | 90 |
| 线功率电阻 ( Line to line resistance ) | ohms@20℃ | 4.09 | 0.089 | 2.8 | 0.069 |
| 线电感 ( Line to line inductance ) | mH | 12.6 | 0.275 | 8.67 | 0.208 |
| 惯量常数 ( Torque constant ) | Nm/A | 0.736 | 0.115 | 0.736 | 0.115 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 54.5 | 8.5 | 54.5 | 8.5 |
| 运转惯量 ( Rotor inertia ) | kg.cm2 | 1.56 | 1.56 | 2.22 | 2.22 |
| 屏幕宽度 ( Motor length ) L | mm | 112 | 118 | 129 | 135 |
| 图像 ( Weight ) | kg | 2.5 | 2.6 | 3.2 | 3.3 |
该汽车电器够，并按照买家必须要 环保定制家具。
The motor can be designed &manufactured with customized request.
