特征提要 ( General Specifications )
| 绕阻毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 霍尔造谣度角 ( Hall Effect Angle ) | 120度电视角 ( Electrical Angle of 120 degree) |
| 径向隙缝 ( Radial Play ) | 0.02mm@450g |
| 轴径裂缝 ( Axial Play ) | 0.08mm@450g |
| 最高径向短路电流 ( Max radial force ) | 5N 距法兰部10mm ( 10mm From the flange) |
| 最多支承过载 ( Max axial force ) | 2N |
| 介电抗弯强度 ( Dielectric Strength ) | 360VAC/1S |
| 绝缘层内阻 ( Insulation Resistance ) | 100MΩ, 500VDC |
| 状况气温 ( Ambient Temperature ) | -20°C ~ +50°C |
| 电绝缘等级 (Insulation Class) | Class B |
接线申明(Electric Connection)
| 产生线规格Type | 引出来线暖色调Color | 作用Functions |
|
|
|
| UL1007 AWG28 | 黑色 ( Blue ) | 霍尔外接电源正 ( Vcc ) |
| 黄 ( Yellow ) | 霍尔 U ( Hu ) |
| 红褐色 ( Brown ) | 霍尔 V ( Hv ) |
| 粉色 ( Red ) | 霍尔 W ( Hw ) |
| 绿化 ( Green ) | 霍尔电原负 ( GND ) |
| UL1007 AWG26 | 紫色 ( Red ) | U相 ( Phase U ) |
| 棕红色 ( Brown) | V相 ( Phase V ) |
| 玄色 ( Black) | W相 ( Phase W ) |
机电能 (Electrical Specifications)
| 单 位 (Unit) | FL22RBL45-24V-4604A | FL22RBL70-24V-3515A |
| 极数 ( Number of poles ) |
| 8 |
| 相数 ( Number of phases ) |
| 3 |
| 更多工作电压 ( Rated voltage ) | VDC | 24 |
| 双倍扭矩 ( Rated torque) | mN.m | 8 | 20 |
| 定期运行的起动转矩 ( Continuous stall torque) | mN.m | 9.6 | 24 |
| 格外传输率 ( Rated speed ) | RPM | 4600 | 3800 |
| 减半输出功率 ( Rated power ) | W | 3.8 | 8 |
| 顶值转距 ( Peak torque ) | mN.m | 24 | 60 |
| 阀值电流大小 ( Peak current ) | A | 1.1 | 2.0 |
| 线阻值 ( Line to line resistance ) | ohms@20℃ | 23 | 11.6 |
| 线电感 ( Line to line inductance ) | mH | 6.2 | 4.3 |
| 起动转矩常数 ( Torque constant ) | mN.m/A | 29.7 | 35.8 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 2.2 | 2.65 |
| 弹出惯量 ( Rotor inertia ) | g.cm2 | 0.66 | 1.32 |
| 主机长宽高 ( Motor length ) L | mm | 45 | 68 |
| 食用量 ( Weight ) | Kg | 0.07 | 0.12 |
这一款建筑机电还可以可以依照顾客都要定制网站。
The motor can be designed &manufactured with customized request.

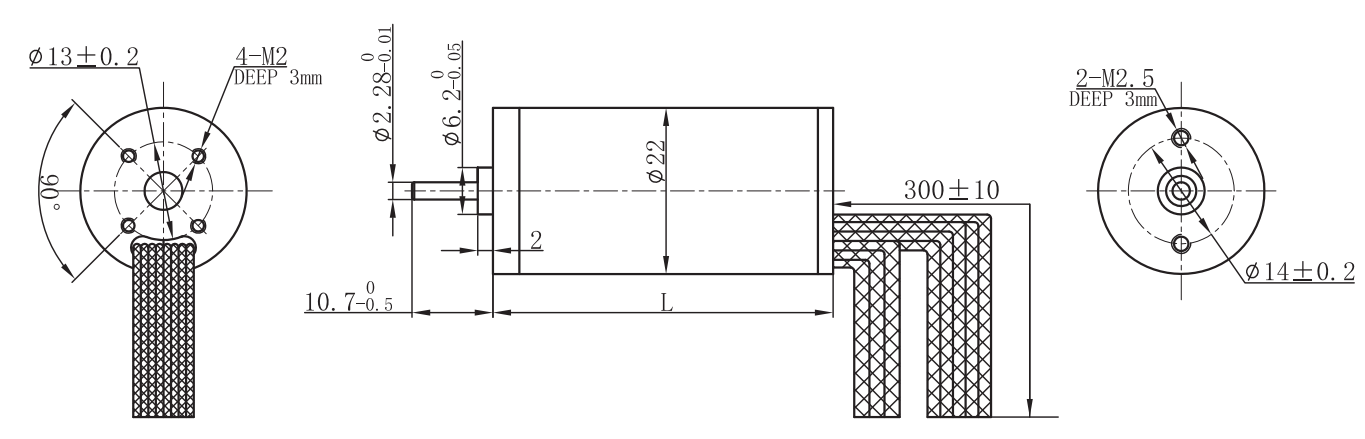

机电尺寸
材料下载
|
FL22RBL45-24V-4604A
|
208.84 KB
|
|
|
FL22RBL70-24V-3515A
|
207.3 KB
|
|
