技术产品参数

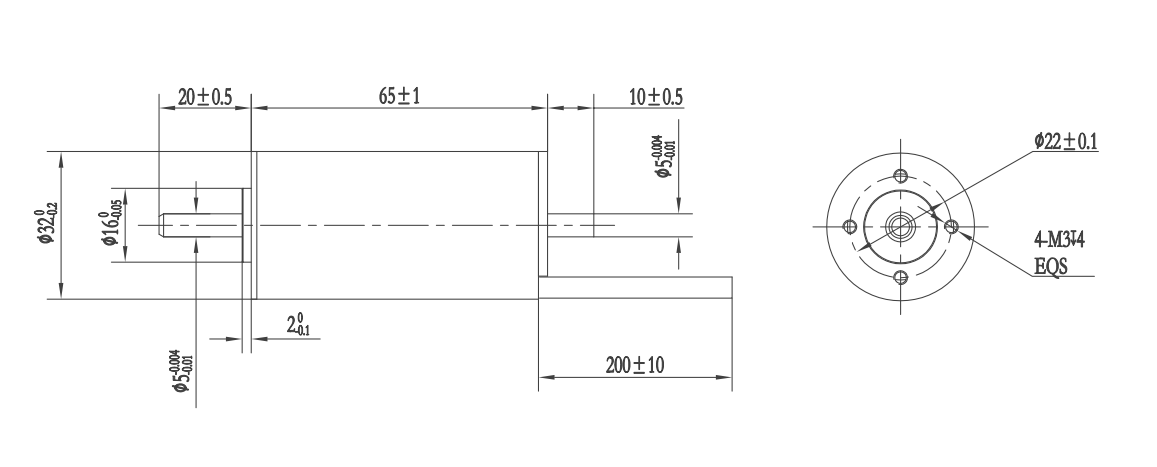

形式厚度
资料下载地址
约见操作| 吃瓜网 绕线毗连体例 ( Winding Type ) | 星形 ( Star connection) |
| 介电承载力 ( Dielectric Strength ) | 600VAC/1S |
| 接地内阻( Insulation Resistance ) | 100MΩ, 500VDC |
| 状况摄氏度 ( Ambient Temperature ) | -20°C ~ +50°C |
| 接地等级 (Insulation Class) | Class B |
| 径向裂缝 ( Radial Play ) | 0.02mm@4N |
| 径向接缝处 ( Axial Play ) | 0.14mm@4N |
| 极大径向环境下 ( Max radial force ) | 10N距卡箍5mm( 5mm From the flange) |
| 非常大载荷环境下( Max axial force) | 4N |
| 单 位 (Unit) | FL32SBL64-24V-157130A | FL32SBL50-24V-13075A | |
| 极数 ( Number of poles ) | 4 | 4 | |
| 相数 ( Number of phases ) | 3 | 3 | |
| 特别电流 ( Rated voltage ) | VDC | 24 | 24 |
| 负载转速比 (No load speed) | RPM | 17000 | 13000 |
| 负载直流电 (No load current) | A | 0.75 | 0.3 |
| 其他的力矩 ( Rated torque) | mN.m | 80 | 60 |
| 另外交流电 (Rated current) | A | 6.74 | 3.95 |
| 增加速率单位 ( Rated speed ) | RPM | 16100 | 12000 |
| 其他的马力 ( Rated power ) | W | 134.8 | 75 |
| 30%效率 (Rated efficiency) | % | 83.1 | 78.3% |
| 顶值力矩 ( Peak torque ) | mN.m | 240 | 180 |
| 最高值电压电流 ( Peak current ) | A | 20.5 | 11.85 |
| 线电阻功率 ( Line to line resistance ) | ohms@20℃ | 0.12 | 0.35 |
| 线电感 ( Line to line inductance ) | mH | 0.015 | 0.033 |
| 传动比常数 ( Torque constant ) | mNm/A | 13.7 | 17.56 |
| 反电势 ( Back EMF ) | Vrms/KRPM | 1.02 | 1.3 |
| 表壳-情况发生散热量( Housing - Ambient thermal resistance) | K/W | 3.24 | 3.02 |
| 有限公司热的时候常数(Motor thermal time constant) | S | 630 | 613 |
| 绕阻至高许证室内温度(Max temperature of winding) | ℃ | 155 | 155 |
| 电气设备当时常数(Electrical time constant) | ms | 0.125 | 0.095 |
| 线的色彩( Color) | 线规格(Type) | 副作用( Functions) |
| 白(Red) | AFR250-SY AWG26 | 霍尔供电正(Vcc) |
| 蓝色系(Blue) | 霍尔 W ( Hw ) | |
| 黄绿色(Green) | 霍尔 V ( Hv ) | |
| 乳白色(White) | 霍尔 U ( Hu ) | |
| 玄色(Black) | 霍尔电源模块负(GND) | |
| 呈黄色(Yellow) | UL1332 AWG18 | U相 ( Phase U ) |
| 小白( Red) | V相 ( Phase V ) | |
| 玄色(Black) | W相 ( Phase W ) |
新款上市汽车电器才能假设按照用户是需要定做。
The motor can be designed &manufactured with customized request.
